1 Кондуктор для присадки мебельных деталей

Мебельные кондукторы и шаблоны для точной и быстрой сборки мебели

Кондуктор мебельный представляет собой приспособление, позволяющее значительно упростить и ускорить процесс производства и сборки мебельных конструкций. Это устройство, которое может быть изготовлено в различном конструктивном исполнении, дает возможность качественно и точно выполнять отверстия в элементах мебельных конструкций даже начинающим мастерам.

Сверление сквозь кондуктор гарантирует точное расположение монтажных отверстий

Для чего используется

При изготовлении и сборке элементов мебельных конструкций специалистам приходится осуществлять множество однотипных действий, связанных как с разметкой мест расположения, так и со сверлением будущих отверстий. Мебельный кондуктор позволяет оптимизировать оба эти процесса.

По своему функциональному назначению мебельные кондукторы могут быть разметочными и сверловочными. Первые, как понятно из их названия, предназначены для упрощения разметки мест расположения будущих отверстий. Сверловочные кондукторы, используемые при производстве мебельных конструкций, исключают применение разметочных устройств.

Сверловочный кондуктор под конфирматы

Мебельный шаблон, предназначенный для предварительной разметки мест будущих отверстий, многие приобретают в заводском исполнении. Однако можно изготовить кондукторное приспособление для сборки мебели своими руками. Проще всего сделать мебельный кондуктор из металлической линейки, к которой строго перпендикулярно прикручивается поперечина. Такой мебельный шаблон является многоцелевым разметочным устройством, простым как в изготовлении, так и в использовании. Отверстия, через которые будет выполняться разметка мест сверления, выполняются в металлической линейке на определенном расстоянии. Так, если отверстия сверлят для минификса, то расстояние между ними будет соответствовать величине 32 мм, а для полкодержателей – 100, 200 или 300 мм.

Изготовить простейший разметочный мебельный шаблон можно, используя в качестве основы обычный столярный угольник, в котором также сверлятся отверстия на требуемом расстоянии. Такое разметочное приспособление, хотя и является более функциональным, менее устойчиво на поверхности обрабатываемой заготовки. Это наиболее значимый его недостаток.

Простейший мебельный шаблон под ручки – это пластина с калиброванными отверстиями, на обратной стороне которой закреплена упорная планка

По похожему принципу, используя подручные материалы, можно изготовить и узкоспециализированные разметочные приспособления (например, кондуктор для мебельных петель или для разметки отверстий, предназначенных для фиксации мебельных ручек или любой другой мебельной фурнитуры).

Конечно, если у вас свое серьезное мебельное производство и объем выполняемых сборочных операций достаточно большой, стоит обратить внимание на профессиональные приспособления для сборки мебели. Однако стоимость таких мебельных кондукторов и шаблонов, особенно если они произведены под известными брендами, довольно высока.

Основные типы

По типу конструкции и функциональным возможностям приспособления, используемые для присадки (сверления) отверстий в элементах мебельных конструкций, могут относиться к одной из следующих категорий.

Это кондукторы, которые накладываются на поверхность обрабатываемой детали и либо фиксируются на ней, либо придерживаются в заданном положении руками. Используя такое приспособление для изготовления мебели, выполняют отверстия в плоских деталях (например, в плитах, изготовленных из ДСП или МДФ).

Рабочая планка таких кондукторов может вращаться как в горизонтальной, так и в вертикальной плоскости. Используя это приспособление, можно выполнять отверстия в деталях сложной геометрической формы. Применяют такой кондуктор для сверления отверстий, ось которых располагается под углом.

Это переналаживаемые кондукторы для изготовления мебели. Использовать приспособления данного типа целесообразно в производственных цехах, выпускающих мебель мелкими сериями. Универсальность, которой обладают такие кондукторы для мебельного производства, заключается в том, что их можно быстро перенастраивать на различные комбинации расположения выполняемых отверстий.

Кондукторы данного типа используют в тех случаях, когда сверлить отверстия необходимо в нескольких плоскостях.

Кроме того, в мебельном производстве активно применяются и более узкоспециализированные кондукторные устройства (в частности, шкантовый кондуктор для сборки мебели и приспособление, позволяющее точно и качественно выполнять отверстия под конфирматы).

Использование кондуктора при сверловке торца мебельных плит обезопасит вас от случайного ухода сверла в сторону и, как следствие, порчи заготовки

По способу фиксации на поверхности обрабатываемой детали кондукторы делятся на приспособления скользящего и закрепляемого типа. Устройства, которые закрепляются на детали перед началом ее обработки, хотя и являются более удобными в использовании, несколько ограничивают свободу действий мастера. Это особенно критично в тех случаях, когда сверление выполняется на станке, оснащенном одним шпиндельным механизмом.

Используя кондуктор, удается избежать достаточно серьезной проблемы: вхождения сверла в поверхность обрабатываемого изделия не под тем углом. Справиться с этой проблемой, если она уже возникла, достаточно сложно, а во многих случаях просто невозможно. При использовании кондуктора сверло не только входит в обрабатываемый материал под требуемым углом, но и не отклоняется от заданного направления на протяжении всего процесса сверления. Не обойтись без кондуктора в тех случаях, когда необходимо просверлить отверстие под определенным углом в тонких мебельных плитах, изготовленных из ДСП или МДФ.

Некоторые сверлильные операции, (например, выполнение косых отверстий) просто невозможно сделать без специальных приспособлений

Наладить производство мебели своими руками, если применять в таком производстве кондукторы, под силу даже человеку, который не обладает высокой квалификацией и не имеет достаточного опыта работы в данной сфере. При использовании таких приспособлений нет необходимости выполнять сложные предварительные расчеты и заниматься разметкой мест для будущих отверстий.

Практически все типы подобных устройств отличаются несложной конструкцией, поэтому изготовить свой кондуктор не так уж и трудно.

Кондукторы, представленные на отечественном рынке

Среди домашних мастеров, самостоятельно занимающихся изготовлением мебели, а также среди специалистов, работающих в небольших мебельных цехах, популярность завоевали кондукторные устройства следующих торговых марок.

Разметочный кондуктор Assistant относится к профессиональной серии. Это многофункциональное кондукторное устройство, которое при использовании соответствующих втулок можно применять не только для выполнения разметки, но и для присадки отверстий.

Разметка фурнитуры с помощью шаблона Assistant

Кондуктор Dubel-Profi выпускает компания KVB. Это недорогое, но функциональное устройство для домашнего использования. В комплект такого кондуктора входят различные приспособления (зажимы, линейки и проч.), которые значительно упрощают работу с ним и делают его использование более удобным.

Несмотря на свою простоту кондуктор Dubel-Profi используется для множества операций

Это кондукторы российского производства – недорогие, но достаточно функциональные. Они оснащены системой позиционирования и набором сменных втулок.

Кондуктор «Кондор» позволяет высверливать перпендикулярные отверстия нужного диаметра, выбирая расстояние между ними и меняя втулки, входящие в комплект

Отдельную категорию составляют профессиональные кондукторы, используемые для изготовления мебели и ее сборки. Такие приспособления отличаются максимальной функциональностью, с ними в комплекте обязательно идет набор сменных втулок, предназначенных для сверл разного диаметра.

Выбор кондукторного устройства определенного типа в первую очередь зависит от того, какие задачи и с какой производительностью вы собираетесь решать с его помощью.

Кондукторы мебельные

Втулка для сверления отверстий диаметром 5мм под мебельные кондукторы.Набор – 3шт.Подходит к следующ..

Приспособление – кондуктор (мебельный шаблон) для врезания петель предназначен для быстрой и точной ..

Кондуктор (мебельный шаблон) для соединения на “косой шуруп” с фронтальным прижимом применяется для ..

Кондуктор мебельный (шаблон) для ящиков — это универсальное устройство для простого и удобного поз..

Кондуктор (мебельный шаблон) многофункциональный универсальный столярный предназначен для присадки р..

Кондуктор шаблон самоцентрирующийся для сверления отверстий в торце деталей предназначен для точного..

Кондуктор шаблон для сверления отверстий под мебельную фурнитуру предназначен для точного и безошибо..

Разметочная линейка с боковым упором 200мм / 300мм / 400мм предназначена для точной разметки необход..

Данные Саморезы предназначены для крепления заготовок между собой по технологии “косой шуруп”. Такие..

Обзор мебельных кондукторов и шаблонов, нюансы выбора

Для ускорения процесса изготовления мебели используют специальные приспособления. Воспользоваться ими смогут даже начинающие мастера, к том же мебельные кондукторы и шаблоны можно сделать самостоятельно. Изделия бывают разного вида, предназначены для разных видов работ.

Назначение

Подобные приспособления значительно облегчают труд, ведь с их помощью можно просверлить точные отверстия. Мебельные кондукторы и шаблоны необходимы при сборке шкафов, столов, других предметов интерьера для дома, офиса, производства, даже элементов мебели кондитеров для пекарни. Во время их сборки мастера делают одинаковые действия, связанные с разметкой, сверлением. Ускорить эти процессы поможет специальное оборудование.

Мебельный шаблон представляет собой планку с отверстиями, гильзами. Между ними расстояние бывает разное, диаметр отверстий отличается. Прикладывая кондуктор к детали, сверлят отверстия нужного размера с определенным шагом.

Преимущества использования шаблонов для изготовления мебели:

быстрое сверление;
легкий процесс создания отверстий;
точность сверления.

Одни изделия облегчают процесс сверления и сборки деталей, другие необходимы для упрощения разметки. В зависимости от этого, кондукторы бывают разметочными или сверловочными. Чаще всего оборудование приобретают в магазине, но некоторые делают приспособления своими руками. Несложно сделать кондуктор из столярного угольника или металлической линейки.

В сборке мебели применяются различные изделия: реечные, листовые. Реечные шаблоны используются во время разметки элементов длиннее 1 м. Листовые подойдут для мелких деталей. Встречаются также комбинированные приспособления, сочетающие в себе несколько видов.

Устройство и характеристики

Кондуктор изготавливают из дерева, металла, пластика, МДФ, ДСП и других материалов. Существуют стандарты, согласно которым, отверстия делают на расстоянии более 8 мм, считая от края. Расстояние между ними не меньше, чем 32 мм. Центры далее расширяют, устанавливают резьбу, а упор ставят на рейку.

Немаловажным элементом кондукторов являются их опоры, которые необходимы для прочной фиксации приспособления на мебельной детали. Опоры бывают сферическими, насеченными, плоскими. Для установки втулок используются такие типы плит:

Разновидности

Мебельный шаблон может быть разного вида. Изделия отличаются по способу конструкции, функциональным особенностям. В зависимости от этого, кондукторы и шаблоны для разметки и сверления могут относиться к одной из категорий:

накладные;
поворотные;
опрокидываемые;
универсальные.

Накладные изделия считаются лучшим вариантом для сверления отверстий в плоских деталях. Они подойдут для плит из ДСП, МДФ. В время работы их прикладывают к поверхности элемента, на котором необходимо сделать отверстие, и удерживают руками, чтобы они не сместились. В других случаях мебельный шаблон накладывают на определенное место или фиксируют.

Поворотный механизм имеет рабочую поверхность, движущуюся горизонтально или вертикально. Шаблон позволяет делать отверстия на деталях, у которых ось расположена под углом. Поворотный кондуктор используется в том случае, когда нужно сделать отверстие на элементах, имеющих сложную геометрическую форму.

Опрокидываемые приспособления нужны для работы с деталями, расположенными в разных плоскостях. Универсальные изделия позволяют переналадить их для производства, сборки мебели разного вида. Используются в основном в небольших цехах, изготавливающих шкафы, столы, комоды небольшими партиями.

В зависимости от типа фиксации приспособления на поверхности деталей, мебельный шаблон делится на скользящий и закрепляемый. Скользящие свободно ложатся на поверхность деталей, позволяют делать каждое отверстие отдельно. Такие приспособления считаются менее удобными. Закрепляемые шаблоны удобней в использовании, хотя ограничивают действия мастера.

Практически все разновидности приспособлений имеют достаточно простую конструкцию, поэтому их можно сделать самостоятельно в домашних условиях. Это позволит сэкономить денежные средства.

Нюансы выбора

Мебельный шаблон можно сделать не только из угольника и металлической линейки, также подойдут другие подручные материалы. Приспособление, изготовленное самостоятельно, может быть узкоспециализированным. Как пример, изделия для сверления отверстий для ручек, петель, других элементов. Такие приспособления скорее подойдут, если производство предметов мебели ведется в небольших объемах.

Для более обширного процесса изготовления предметов интерьера производством кондуктора, рекомендуется приобрести профессиональное оборудование. Следует обратить внимание, что некоторые модели могут стоить довольно дорого. Используя профессиональный шаблон, мебель получится с качественными креплениями и прослужит долгое время.

Рекомендуется при выборе обратить внимание на многофункциональные приспособления, которые позволяют не только делать правильную разметку, а также присадку отверстий. В комплекте оборудования встречаются зажимы, сменные втулки, линейки, которые значительно облегчают процессы по сборке, изготовлению предметов интерьера. С их помощью сверлят отверстия на необходимом расстоянии и определенного диаметра.

Мебельные кондукторы позволят сделать правильную разметку для будущих отверстий, просверлить их под нужным углом. Разнообразные их виды позволяют точно, быстро и качественно соединять мебельные элементы друг к другу. В конечном итоге, получится изделие, которое прослужит долгое время.

Видео

Шаблоны и кондукторы

Мебельный кондуктор шаг 25/50 диаметр втулки 7 мм, МК-02

Норма отпуска: 1 шт.

Стоимость за 1 шт. : 1 372 .49

Шаблон для “еврозапила” столешниц Е3-33

Норма отпуска: 1 ком.

Стоимость за 1 ком. : 3 399 .86

Мебельный кондуктор укороченный шаг 25/50 диаметр втулки 5 мм, МК-10

Норма отпуска: 1 шт.

Стоимость за 1 шт. : 799 .97

Мебельный кондуктор для эксцентиковых стяжек (минификс), стяжек-полкодержателей, МК-09

Норма отпуска: 1 шт.

Стоимость за 1 шт. : 666 .64

Мебельный кондуктор укороченный шаг 25/50 диаметр втулки 7 мм, МК-11

Норма отпуска: 1 шт.

Стоимость за 1 шт. : 799 .97

Мебельный кондуктор укороченный система “32” диаметр втулки 7 мм, МК-13

Норма отпуска: 1 шт.

Стоимость за 1 шт. : 849 .96

Мебельный кондуктор”угольник малый” система “32” диаметр втулки 5 мм, МК-21

Норма отпуска: 1 шт.

Стоимость за 1 шт. : 1 299 .95

Мебельный кондуктор “угольник” система “32” диаметр втулки 5 мм, МК-20

Норма отпуска: 1 шт.

Стоимость за 1 шт. : 2 299 .91

Мебельный кондуктор “угольник” шаг 25/50 диаметр втулки 7 мм, МК-14

Норма отпуска: 1 шт.

Стоимость за 1 шт. : 2 199 .91

Мебельный кондуктор для сборки фасадов из рамочного фасадного алюминиевого профиля, МК-08

Норма отпуска: 1 шт.

Стоимость за 1 шт. : 799 .97

Мебельный кондуктор шаг 25/50 диаметр втулки 5 мм, МК-01

Норма отпуска: 1 шт.

Стоимость за 1 шт. : 1 399 .94

Мебельный кондуктор система “32” диаметр втулки 5 мм, МК-03

Норма отпуска: 1 шт.

Стоимость за 1 шт. : 1 499 .94

Мебельный кондуктор “угольник малый ” шаг 25/50 диаметр втулки 5 мм, МК-19

Норма отпуска: 1 шт.

Стоимость за 1 шт. : 1 199 .95

Шаблон для разметки отверстий, для установки газлифта., МШ-25

Норма отпуска: 1 шт.

Стоимость за 1 шт. : 599 .98

Шаблон для разметки отверстий под мебельные ручки-кнопки и ручки-скобы (96,128,160,192мм ), МШ-22

Норма отпуска: 1 шт.

Стоимость за 1 шт. : 958 .30

Упор переходник для кондуктора втулки 5 мм (для плиты 18 мм), УП-24

Норма отпуска: 1 ком.

Стоимость за 1 ком. : 372 .00

Мебельный шаблон для быстрого монтажа внутренних и накладных петель, МШ-39

Норма отпуска: 1 шт.

Стоимость за 1 шт. : 549 .97

Шаблон для разметки отверстий под мебельные ручки-кнопки и ручки-скобы (96мм и 128мм), МШ-05

Норма отпуска: 1 шт.

Стоимость за 1 шт. : 599 .98

Упор для кондуктора втулки 5 мм (для плиты 16 мм), УС-23

Норма отпуска: 1 ком.

Стоимость за 1 ком. : 372 .00

ПС-36, пылесборник для перфоратора

Норма отпуска: 1 ком.

Стоимость за 1 ком. : 949 .96

Ограничитель сверла 5 мм., ОС-28

Норма отпуска: 1 шт.

Стоимость за 1 шт. : 899 .96

Мебельный кондуктор “угольник” система “32” диаметр втулки 7 мм, МК-15

Норма отпуска: 1 шт.

Стоимость за 1 шт. : 2 299 .91

Мебельный кондуктор “угольник” шаг 25/50 диаметр втулки 5 мм, МК-18

Норма отпуска: 1 шт.

Стоимость за 1 шт. : 2 199 .91

Мебельный кондуктор для сверления отверстий в алюминиевых ручках дверей-купе, МК-07

Шаблоны для мебельщиков-любителей.

Прочитал сегодня позновательный пост по сборке шкафа #comment_129174169 и как обещал в комментах показываю свои шаблоны для присадки мебельных деталей. Сразу скажу, что для профессионалов этот способ может показаться несерьезным, но для людей собирающих мебель по своим проектам для себя и для души и не так часто – вполне может пригодиться.

Итак, идем в леруа или другой подобный магазин и заказываем распил деталей ЛДСП приблизительно так – 208×100 и 200×100 (здесь и далее все в милиметрах). Дома их соединяем и получаем что-то типа того:

по такому же принципу делаем другие шаблоны. Я часто использую размеры в 50мм, 100мм и т.д.:

теперь мы их просто прикладываем к деталям, где необходимо сделать присадку

и чертим карандашом линии

далее следуюший шаблон

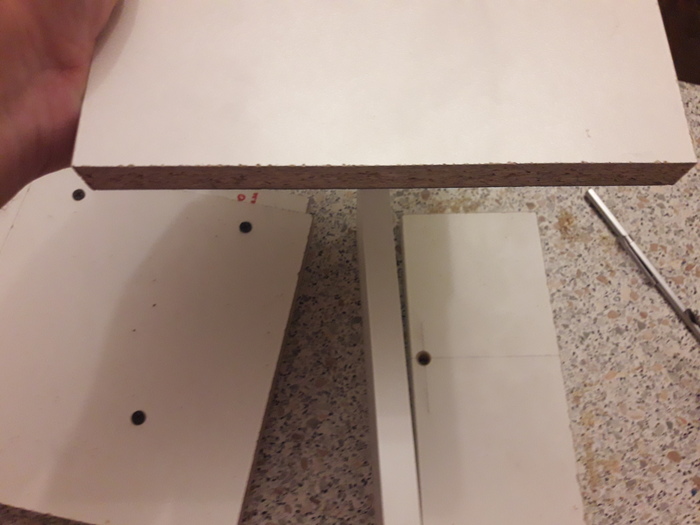

на стыке получаем место для сверления

аналогично получаем место для присадки на стыковочной детали

в торце всегда не удобно работать с линейкой, тут шаблоны как никогда кстати

на стыке опять имеем точку для присадки

просверлив и там “дырку”

соединяем детали и получаем вполне приемлимый результат

вроде зазоры вполне допустимые

а если нет разницы. то ее и не будет)))

Надеюсь вам пригодится, а если нет – тогда сами виноваты, я не заставлял вас читать)

Всем добра и хороших выходных.

Найдены дубликаты

кондуктор тоже не гарантирует 100 процентный результат. для домашнего использования вполне подойдет. опять же можно использовать настольные станки вместо дрели.

а кондукторы от Черон.рф дают такую погрешность, что именно после их использования забил болт и сделал свои. лучше ошибиться в градусе чем в расстоянии)

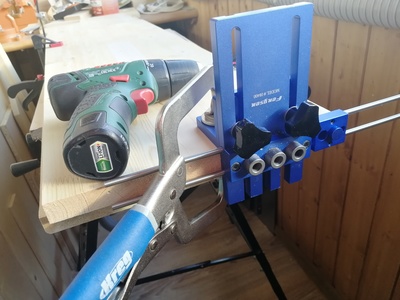

Черон – отстой. Мне С али нравится кондуктор

попробую. а ссылки на него не осталсь у вас?

не работает ссылка(

хоть как с китайского на русский он переводится, скажите как?)

Скопируйте текст ссылки и вставьте в строку браузера или ищите по запросу “Кондуктор шканты”. Пикаба адрес ломает

ок. копирование ссылки не помогало, выбрасывает просто на сайт Али- воспользуюсь фразой запроса.

Странно, у меня работает.

Тогда пробуйте искать по запросу “кондуктор шкантов”)))

по запросу нашел. 3 с половиной рубля цена вопроса. приемлиио с новогодней премии. Спасибо. попробую.

3500 это с доставкой? Я брал дороже. Но если как у меня, то вещь достойная, не одноразовая. К ней прижимные клещи хорошо бы. Я крег использую, но можно и китайские глянуть.

я использую зажимы из леруа. меньше полтинника за штуку, но помогают сильно

Хорошо сжимают? Обычные быстрозажимные струбцины не удерживали

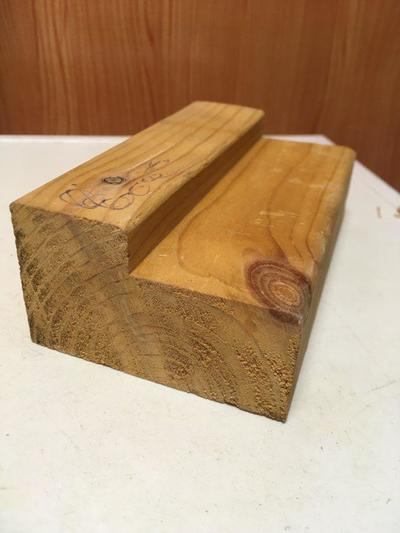

Отлично. Из (говна и палок) ненужных обрезков можно сделать отличную приспособу. Мне нравится эта идея.
