Нужна ли гофра для электропроводки по потолку

Содержание

Кабель без гофры. Почему нельзя и когда можно.

Каждый, кто сталкивается с монтажом электропроводки в доме, обязательно задается тремя вопросами:

    нужна ли гофра на потолке
    нужна ли гофра в стенах
    и третий, самый главный, а можно ли прокладывать кабель вообще без гофры

Как говорят правила ПУЭ п.7.1.37 замоноличивание голого кабеля в штробу допускается. Но в этих же правилах есть пояснение, что означает слово допускается:

Получается, что теоретически вы можете использовать кабель в стенах без защиты, и правила оставляют вам для этого лазейку. Главное законно обоснуйте, почему вы сделали так, а не иначе.

Более того, в обновленном своде правил СП 256.1325800.2016 ”Эл.установки жилых и общественных зданий. Правила проектирования и монтажа” открытым текстом говорится:

То есть, заштукатуривать не только кабель, но и отдельно провода в защитной оболочке можно.

А что касается прокладки по потолку, без штукатурки? Здесь смотрим п.15.15 из того же свода:

И здесь тоже четко оговорено, что допускается производить прокладку отдельных кабелей по потолку на скобах, т.е. без всякой гофры.

При этом есть несколько практических соображений, которые четко показывают, что прокладка кабеля без гофры, не может считаться долговечным монтажом.

Многие стены со временем имеют свойство давать трещины. Особенно это заметно в домах вторичного жилья.

Если вы видели очищенные от обоев стены, будь-то панельный дом или кирпичный, то вы наверняка замечали разного рода трещины. Они могут быть не толще волосинки, либо наоборот, туда спокойно поместится большой палец.

Кроме того, трещины встречаются и в новостройках, даже в тех, которые еще не заселены жильцами. А теперь задумайтесь, что происходит с кабелем наглухо замазанным в стене при ее раздвижении.

Скорее всего, ничего хорошего. Сможете вы и захотите ли, лет через 15-20 после появления таких трещин, сдирать обои и менять всю подводящую проводку?

Представьте, что вам понадобилось повесить на стену одну или несколько картин через несколько лет после ремонта.

Вы берете перфоратор, намечаете точки крепежа, начинаете сверлить и слышите характерный хлопок с выделением большого количества искр.

И только потом вспоминаете про кабель, идущий к запрятанной за тумбочкой розетке. Автомат включать уже бесполезно, на линии будет устойчивое КЗ. А на этой группе могут висеть все остальные розетки комнаты.

Если у вас смонтированы натяжные потолки, то вопрос о смене поврежденного участка в принципе не стоит, но при одном условии – если кабель проложен в гофре.

Вы можете без труда заменить этот кусок, всего лишь отстегнув частично потолок, протянув новый кабель и застегнув его обратно. При этом никакого штробления и взламывания стен.

На самом потолке, при поворотах под 90 градусов, этот фокус навряд ли удастся.

А представьте, что при всем вышеописанном, кабель замоноличен в штукатурку? Можно конечно не вскрывать стены, а просто отказаться от этой розетки (откусив спуск на нее под потолком).

Но тогда приготовьте к расчехлению самые длинные переноски и удлинители.

Очень часто в старых домах можно встретить грязные следы от кабеля на стенах. Это темно-ржавые полосы, по которым легко прослеживаются трассы проводки.

Эти полосы могут быть настолько видны, что даже иногда проступают через несколько слоев обоев.

Конечно гостовский кабель ВВГнГ-Ls не обязательно должен дать такой эффект, но однозначного ответа вы не получите, пока на личном опыте не убедитесь в качестве той или иной продукции.

Причем эффект может сказаться не сразу, а лет через 10-15. Кроме этого, не забывайте:

Нужна ли гофра для электропроводки по потолку

Прокладка кабеля в гофре обычно вызывает много споров среди проектировщиков и монтажников. Попробуем разобраться в этом вопросе и привести нормативы, регламентирующие применение гофры в том или ином случае.

В каких случаях нужна гофра при прокладке кабеля?

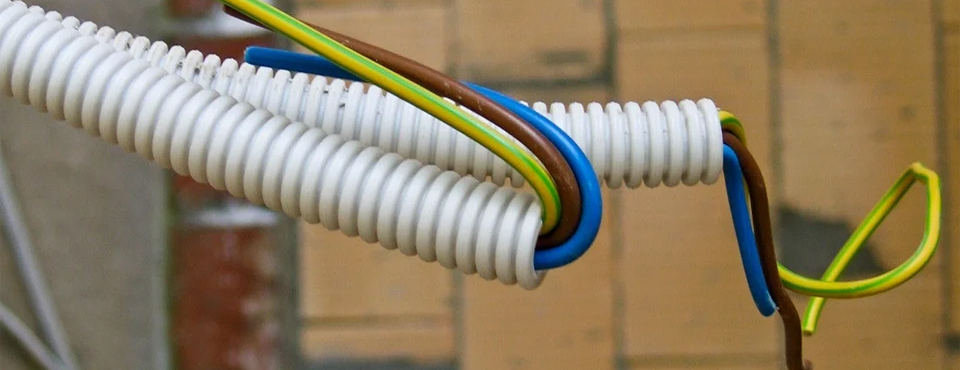

Гофра -это специальная труба особой формы, которая отличается повышенной гибкостью и может быть изготовлена из полимерного ПВХ-пластиката, полипропилена, полиэтилена, полиамидов или же металла.

Основная функция гофры состоит в обеспечении защиты электропроводки в частном доме, в квартире, в любом другом месте монтажа кабельно-проводных изделий от механических воздействий, влияния атмосферных осадков, влаги, УФ-излучения и прочих негативных факторов. Обладая способностью самозатухания, гофра принимает на себя первый “удар”, если возникает воспламенение электролинии.

Рассмотрим ситуации, когда использование гофрированной трубы жестко регламентируется нормативами и просто рационально:

  • монтаж открытой электрической проводки внутри помещений по негорючим поверхностям (бетон, кирпич и т.п.). Для прокладки кабелей по деревянным плоскостям понадобится спецподложка из материала, который не воспламеняется, или обычная металлическая гофра;
  • прокладку кабелей скрытым способом в помещениях, к примеру, в бетонной заливке, рекомендуется дополнять защитой из гофры;
  • монтирование наружных электротрасс, в том числе по воздуху. Важно: следует подобрать гофротрубу, которая не боится УФ-лучей;
  • прокладывание небронированных кабелей в земле. Для этих целей понадобится нержавеющая металлическая или ПНД гофра;
  • монтаж электротрасс в зонах с высокой вероятностью нанесения ущерба кабельным изделиям;
  • создание подвижных частей электроцепи;
  • планирование замены кабель-линии в будущем (для упрощения монтажа гофру можно взять на размер больше).

Нормативы и правила прокладки кабеля в гофре

Требования государственных нормативных документов прямо не указывают на необходимость прокладки электрокабелей в гофре. Однако, из некоторых норм можно сделать однозначные выводы об использовании гофротрубы. Например:

– в таблице 2.1.3 ПУЭ (рис.1) рекомендуется монтировать незащищенные и защищенные кабельно-проводные изделия в трубах из трудно/несгораемых материалов;

п.7.1.37 ПУЭ говорит о том, что электропроводка в помещениях должна выполняться заменяемой. Сделать это проще, если использован метод протяжки кабеля в гофре, ведь процедура замены электролинии, которая проложена в штробе или замоноличена, весьма трудоемка;

п.3.58 СНиП 3.05.06-85 обязывает принимать меры по защите кабель-линий от механических повреждений.

Особенности и нюансы монтажа кабеля в гофре в земле

Монтаж кабельно-проводных изделий в гофре в земле не противоречит требованиям ПУЭ и профильных СНиПов. Важно правильно подобрать материал и диаметр гофротрубы, а также учесть все нюансы этой части электромонтажных работ. Ниже приведен список особенностей, которые следует учесть:

  • не стоит использовать гофру из обычного металла. Она быстро придет в негодность под действием коррозионных сил (влаги, химических соединений);

  • гофра из полимерного ПВХ – возможный, но не идеальный вариант. Этот материал недостаточно хорошо переносит перепады температур, может стать хрупким и начать “сыпаться”;

  • ПНД гофра – оптимальный выбор. Полиэтилен низкого давления отлично справляется со всеми “вызовами” подземной прокладки кабеля;

  • необходимо позаботиться о специальных защитных футлярах, которые будут надеты поверх гофры в каменистых местах кабель-трассы, на участках повышенной вероятности продавливания грунта и нарушения целостности электролинии (дороги и тропинки, близ деревьев, в неглубоких траншеях, около других трубопроводов). Футляры изготавливают из асбестоцементных труб или современных пластиковых материалов, в том числе разъемные в виде пары полуцилиндров;

  • при прокладке гофру вместе с кабелем нельзя натягивать, должна быть небольшая слабина или вообще волнообразная укладка;

  • нельзя забывать о заземлении брони защищенных кабелей и протяжке сигнальной ленты.

Скрытая и открытая прокладка проводов в гофротрубе

Скрытая электропроводка в стенах имеет свои преимущества, например, с эстетической точки зрения. Кроме того, проводники лучше охлаждаются.

К недостаткам этого вида монтажа электролиний традиционно относят:

– высокую трудоемкость;
– большое количество строймусора;
– повышенную вероятность последующего повреждения проводов, например, перфоратором;
– проблему с монтажом скрытых электролиний в постройках из дерева;
– сложность или невозможность замены электропроводов.

Частично эти задачи решаются протяжкой кабеля в гофру с укладкой трубы в подготовленные штробы или монолитный бетон.

Открытую проводку в гофротрубе проще монтировать, делая отводы к светильникам, розеткам и выключателям. Гибкая гофра превосходно прокладывается даже по неровным стенам. Закрепление гофротрубы осуществляется спецклипсами или стяжками.

Читайте также:  Электростатический фильтр своими руками

Правила монтажа кабеля в гофре в стенах и по потолку

При прокладке кабеля в гофре по стенным или потолочным поверхностям необходимо соблюдать несложные правила:

  • кабельные электролинии должны монтироваться в горизонтальной или вертикальной плоскости;
  • следует избегать взаимных пересечений электротрасс;
  • электропитание к выключателям обычно подводится сверху, а к розеткам – снизу;
  • клипсы для монтажа гофры закрепляются при помощи специальных анкеров, шурупов или дюбель-гвоздей;
  • расстояние между креплениями гофротрубы не должно превышать 40 см, иначе конструкция может провисать;
  • стыки гофрированных отрезков формируются соединительными муфтами;
  • межстеновой проход гофро-трассы производится через особую гильзу и может герметизироваться;
  • поворот электролинии, размещаемой в гофротрубе проводится на радиус, величина которого выше допустимого для соответствующей марки кабельного изделия. Важно помнить, что изгибы усложняют дальнейшую замену кабелей;
  • закрепление гофры за подвесным потолком необходимо производить только на бетонное основание.

Как быстро протянуть кабель в гофру? – Рекомендации, видео

Для того, чтобы оперативно провести протяжку проводов в гофру, потребуется определенный навык. Сама по себе эта процедура не сложная, если соблюдать инструкцию:

отрежьте гофротрубу нужной длины. Аккуратно, чтобы не повредить проволоку внутри – она понадобится в дальнейшем;

концевик этой проволоки (“кондуктор”) скрутите с кабелем/проводом;

заизолируйте место соединения для большей гладкости протягивания;

создайте натяжение гофры, например, закрепив второй свободный конец “кондуктора” на ручке двери или батарее;

потяните, чтобы проводник постепенно, без рывков и зацепов заходил в гофру.

Наглядно весь алгоритм протяжки кабеля в гофру показан на видео.

Нужно ли использовать гофру при прокладке электрических кабелей и проводов?

Нужна ли гофра при прокладке кабеля или можно выполнить электропроводку без неё? Этот простой вопрос хотя и имеет достаточно твёрдый ответ в нормативной документации, в частности в ПУЭ (Правила Устройства Электроустановок), до сих пор вызывает бурю яростных споров, что зачастую вводит в заблуждение многих людей впервые столкнувшихся с заменой электропроводки.

Более того, данную ситуацию подогревают, вроде бы, опытные электромонтажники, получающие за свою работу немалые деньги и зачастую, осознано или нет, навязывая своим заказчикам не всегда оправданный способ прокладки кабеля.

Давайте разбирться вместе, обязательно ли прокладывать кабель в гофротрубе при монтаже электропроводки или нет?

Итак, в первую очередь, стоит сразу же уточнить, что мы будем рассматривать лишь правила монтажа электропроводки в жилых зданиях , к этой категории относятся наши с вами квартиры, дома, коттеджи и т.д.

В данный момент, согласно ГОСТ Р 53315-2009, в жилых помещениях разрешено использовать только медный кабель, не распространяющий горение с низким дымо- и газовыделением, в частности ВВГнгLS или аналоги с еще большей степенью защищенности. Думаю, тут нечего оспаривать и все должны согласиться, что это правило разумное и его стоит придерживаться, тем более, когда разница в цене между кабелями ВВГнг и ВВГнгLS незначительная.

Теперь осталось выяснить – нужно ли кабель ВВГнг-LS прокладывать в гофре или можно обойтись без неё?

Для этого сперва стоит сказать, что правила для различных способов монтажа электропроводки, по различным типам оснований, отличаются. И это не удивительно, одно дело, когда мы крепим кабель к бетонному потолку, а другое, когда делаем электропроводку полностью деревянного или каркасного дома. Так же есть разница прокладываем ли мы кабель в штробе, под толстым слоем штукатурки, либо случаев, когда проводка сделана открыто, по поверхности стены.

Все эти случаи отражены в таблице 2.1.3. из ПУЭ – «Выбор видов электропроводок и способов прокладки проводов и кабелей по условиям пожарной безопасности».

Здесь нас интересуют строки – “Защищенные провода и кабели в оболочке из трудносгораемых материалов» к которым и относится наш ВВГнгLS, рекомендуемый к прокладке электропроводки в жилых помещениях.

Возможно, гофра нужна для скрытой проводки по сгораемым основаниям, для которой ПУЭ советует нам для кабеля ВВГнгLS выполнять подкладку из несгораемых материалов? Чтобы в этом случае защитная гофрированная труба была разрешена или даже просто предложена в качестве эффективной защиты в таком случае она должна быть несгораемой и выполнять функцию требуемой прокладки. Давайте посмотрим характеристики электротехнической гофротруб на сайтах производителе. Вот информация с ruvinil.ru:

А вот DKC.RU:

Как видите, электротехническая гофрированная ПВХ труба по огнестойкости всего лишь- “не поддерживает горение”, точно так же, как и кабель ВВГнгLS. Соответственно негорючей подкладкой она не является и использовать её по сгораемым основаниям при скрытой проводке нельзя, без дополнительной прокладки! Имейте ввиду, в деревянных домах, банях, срубах, каркасных строениях, прокладка электрического кабеля в гофрированной трубе не разрешена правилами.

Более того, на сайте производителя гофротрубы DKC, в условиях её монтажа, прямо указано «для скрытой прокладки в стенах, в потолках, в полах из негорючих материалов. Допускается открытая прокладка внутри помещений по основаниям всех групп горючести (НГ – Г4 по ГОСТ 30244) и воспламеняемости (В1 – В3 по ГОСТ 30402), при отсутствии воздействия ультрафиолета. » Что полностью копирует разрешенные варианты непосредственной прокладки кабеля ВВГнгLS в ПУЭ.

Наиболее полно ответ на этот вопрос содержится в своде правил попроектированию и строительству СП 31-110-2003 , ” Проектирование и монтаж электроустановок жилых и общественных зданий “.

В частности, пункт 14.15 гласит:

Электропроводки в полостях над непроходными подвесными потолками и внутри сборных перегородок рассматриваются как скрытые, и их следует выполнять:

– за подвесными потолками и в пустотах перегородок, выполненных из негорючих материалов НГ и группы горючести Г1 , электропроводки выполнять проводами и/или кабелями в удовлетворяющих требованиям пожарной безопасности неметаллических трубах и неметаллических коробах, а так же кабелями с индексом нг-LS (не распространяющие горение, с низким дымо-и газовыделением);

– за подвесными потолками и в пустотах перегородок, выполненных с использованием материалов группы горючести Г2 , электропроводки выполнять проводами и/или кабелями в металлических трубах и металлических коробах со степенью защиты не ниже IP4X;

– за подвесными потолками и в пустотах перегородок, выполненных с использованиемматериалов группы горючести Г3 , электропроводки выполнять кабелем в металлических трубах и металлических коробах со степенью защиты не ниже IP4X;

– за подвесными потолками и в пустотах перегородок, выполненных с использованием материалов группы горючести Г4, электропроводки выполнять проводами и/или кабелями в обладающих локализационной способностью металлических трубах, а также в обладающих локализационной способностью металлических глухих коробах;

– электропроводка должна быть сменяемой.

Локализационная способность – это способность стальной трубы выдерживать короткое замыкание в электропроводке, проложенной в ней, без прогорания ее стенок

Как вы можете заметить и здесь нигде не фигурирует пвх гофра, как необходимый элемент при прокладке проводов по основаниям различных групп горючести . Или можно прокладывать обычный кабель категории нг-LS, или необходимо прятать кабеля в металлические трубы.

Таким образом, если подвести итоги, гофрированная пвх труба для прокладки кабеля при монтаже электропроводки в квартире, частном доме или коттедже по правилам обычно не требуется. В случаях, когда недостаточно разрешенного не поддерживающего горение кабеля с низким газо- и дымовыделением (нг-LS) чаще всего рекомендуется для защиты прятать проводку под слоем штукатурки – скрытая проводка или использовать для прокладки металлические трубы, ПВХ гофра их не заменяет!

Зачем же тогда выпускают и повсеместно используют электротехническую гофру пвх, если практически по всем правилам она не нужна, при любом варианте электропроводки? В следующей статье мы рассмотрим случаи, когда использование электротехнической гофрированной трубы бывает оправдано, и это, подтверждаю некоторые пункты правил. Хотя, забегая вперед скажу, что случаев таких не так много и встречаются они далеко не всегда, не на каждом объекте, у нас же чаще всегда гофра используется неоправданно. А пока, если вам есть, что добавить, возразить или поправить меня если я что-то пропустил, обязательно пишите в комментариях к статье!

Ошибки при монтаже проводки в гофре

Современные электрики прокладывают проводку в гофре на улице, в помещении, по поверхности и внутри стен. Несмотря на все преимущества такого способа монтажа, есть ряд особенностей её использования. Дело в том, что гофры есть три разновидности и каждая из них предназначена для использования в определенных целях. В этой статье мы рассмотрим типовые ошибки при прокладке кабелей и проводов в гофре.

Виды гофры

Как ни странно, это звучит, но гофру выбирают по цвету. Различают три основных материала для производства гофрированной трубы, чтобы не допустить ошибки в будущем запомните:

Белая или серая – поливинилхлорид (ПВХ);

Черная или оранжевая – полиэтилен низкого давления (ПНД);

Синяя – полипропилен (ППР).

В чем разница между видами гофры?

ПВХ-гофры используют в помещении, а от воздействия ультрафиолета они трескаются. Зато этот материал не поддерживает горение. Механическая прочность ниже чем у аналогов. Кстати она самая дешевая, лёгкая и гибкая.

Читайте также:  Как передвинуть тяжелую мебель по линолеуму

ПНД-гофры прочные, поэтому их используют для прокладки кабелей в земле. Их недостатком является то, что они горючие. Также черную гофру прокладывают на улице потому что устойчива к воздействию ультрафиолета.

ППР-гофра самозатухающая, она, как и ПВХ горит только пока есть источник пламени, но гаснет, когда он исчезает. Остальные характеристики как у ПНД.

Изделия последних двух видов стоят значительно дороже чем ПВХ.

Преимущества использования

Технология работы с гофротрубой достаточно проста. Внутри трубы есть проволока для протяжки провода, её называют зондом. Жилу провода или кабеля привязывают к зонду и с другого конца гофры зонд вытягивают, затягивая проводник.

Гофрированные трубы крепят либо в бетонной стяжке на полу, либо за фальшстенами, панелями и на основном потолке закрывая подвесными и натяжными конструкциями, также в гофре прокладывают проводку по сгораемым покрытиям, таким как дерево. В качестве креплений используют клипсы или дюбель хомуты.

Таким образом у монтажников появляется возможность уменьшить объём штробления, а крепить проводку на стенах и потолках использовать автоматический инструмент для забивания дюбелей что ускоряет работу и при работе почти нет мусора и пыли.

Недостатки

У гофр есть свои недостатки, из-за которых вы можете допустить ошибку. Например, мы упоминали, что при использовании ПВХ-гофры на улице вы не получите хороших результатов – она потрескается от морозов и ультрафиолета, простыми словами от солнечных лучей. Под землей её тоже лучше не использовать, прочность значительно ниже чем у ПНД-трубы. Это значит, что защита кабеля будет недостаточной и ПВХ-гофра вместе с кабелем может повредится в результате движения грунтов и острых предметов которые в нем находятся.

При этом использование ПНД-гофры в помещении может привести распространению огня в случае пожара.

Стоит отметить и то, что часто встречаются сведения о том, что проложенный в гофре кабель можно легко заменить. Это не совсем так, поскольку кабеля с монолитными жилами достаточно жесткие, и не всегда удается его извлечь из трубы.

Грызуны – являются опасностью для изоляции проводников и для гофрированных труб. Это значит, что, если вы прокладываете проводку в местах, где часто заводятся крысы или мыши – лучше использовать металлорукав. К таким помещениям можно отнести сараи, подвалы и прочие хозяйственные сооружения.

Топ 4 вопроса о гофре для кабелей или как не ошибиться при выборе

Мы рассмотрим несколько ситуаций с ответами как прокладывать проводку безопасно и без ошибок. Они были подобраны в результате долгого анализа интернет-сообществ и личного опыта, это то, о чем чаще всего спрашивают люди.

Ситуация первая: «У меня воздушный ввод в дом. От опоры идёт кабель СИП, приходит к трубостойке установленной на фасаде. Как сделать переход на медь и завести внутрь? Можно ли использовать кабель ВВГ (иногда спрашивают ПВС или другие)? Если нет – возможна ли его прокладка по фасаду в серой ПВХ-гофре?»

Ответ на два последних предложения – категорическое «НЕТ». Кабеля с ПВХ-изоляцией, типа ВВГ и его модификаций не используют при открытой прокладке на улице. Вернее, использовать его без защиты можно только во временных проводках. Прослужит он в таком случае от 3 до 10 лет. Причиной этому – всё тот же ультрафиолет и морозы, из-за которых изоляция растрескается, в результате произойдет КЗ.

Если упаковать кабель в ПВХ-гофру, а это решение самое распространенное из-за её дешевизны – это несколько улучшит ситуацию, но ненадолго. Она также растрескается на морозе, станет хрупкой от ультрафиолетового воздействия, а от жары начнет размягчатся и течь (хоть и последнее не столь существенно). Хотя если эта часть фасада находится в тени и не на солнечной стороне, а также в вашем регионе морозы редко бывают ниже -15 – тогда это вполне приемлемый вариант.

Поэтому остается вариант использовать ПНД или ППР. Обычно рекомендуют черную ПНД, по заявлению производителей она специально создана для отражения УФ-лучей и устойчивости к их воздействию. Также возможно применение металлорукава для вводного кабеля, но этот вариант будет самым дорогим, а также нужно не забыть о заземлении рукава с обоих концов.

Ситуация вторая: «Нужно провести электричество в гараж (сарай, беседку) и подключить светильники на улице. Проводку буду прокладывать по забору, а затем по столбам проводом ШВВП или ПВС».

В этом случае также не стоит использовать ПВХ-гофру тем более с такими марками проводов. Подойдет черная ПНД-гофра. Либо оцинкованная металлическая, в противном случае она просто сгниет.

А на фото ниже вы можете лицезреть состояние белой и черной гофры проложенной на улице через время.

Ситуация третья: «Нужно провести электричество в баню, рассматриваю вариант прокладки в траншее, какой кабель и тип трубы лучше использовать. Возможно ли обойтись без прокладки в трубе?» .

Для подземной прокладки без труб подходят кабели в броне с медными жилами типа ВБбШв, или с алюминиевые АВБбШв. Если найти такие марки кабелей не удается – лучше выбрать кабель типа ВВГ-нг-ls и проложить его в гофрированной ПНД трубе. Использование ПВХ-гофры для подземной прокладки будет ошибкой по двум причинам:

1. Она не выдерживает таких механических нагрузок как ПНД.

2. При прокладке на малой глубине не стоит забывать о влиянии морозов на изделие.

Если вы прокладываете кабель под площадкой для автомобиля или под дорогой – можно использовать либо двухслойную ПНД-трубу, либо на этом участке кабель прокладывать в гофре и металлической трубе, или просто металлической трубе, или гофру в канализационной ПВХ-трубе.

При прокладке кабеля через стену минимум что нужно – это проходить отверстие в толстостенной тяжелой гофре. Чтобы исключить ошибку – можете использовать металлическую или толстую пластиковую трубу для ввода в здание, хоть под землей через фундамент, хоть над землей в стену. Это сохранит кабель от перетирания и механического давления стен в случае их осадки, что особенно актуально для тех, кто строит новый дом из шлакоблока, кирпича и других видов блоков.

Так это выглядит на схематической иллюстрации:

А так на практике:

Ситуация четвертая: «Нужно провести проводку к точечным светильникам, которые будут установлены в подвесном потолке из гипсокартона (или натяжном потолке), какой провод лучше использовать и как его монтировать? Можно ли обойтись без штробления?».

В этом случае использование ПВХ-гофры не будет ошибкой. Прокладка в сухих помещениях – это её истинное предназначение. При этом монтаж осуществлять путем крепления на клипсы или хомуты, либо закрепляя их саморезами, либо дюбелями из пистолета.

Штробление понадобится только в случае подключения выключателей – чтобы спустить кабель в стене. При этом в штробе его можно проложить как без гофрированных труб, так и в них. Такой же способ прокладки проводки можно использовать и в других конструкциях из ГКЛ – фальшстены или панели и другие декоративные конструкции.

Напомним, что при монтаже проводки в помещении будет большой ошибкой использование ПНД-трубы из-за их горючести. А в случае прокладки кабелей в такой оболочке через стены – в случае пожара огонь распространится в другие комнаты. Тем более при горении ПНД-трубы начинают течь, словно огненный дождь особенно при групповой прокладке.

ПНД-гофры не рекомендуются использовать в помещении из-за того, что они хорошо горят.

Почему гофра может загореться?

Напоследок рассмотрим почему может произойти возгорание проводки в проложенной в гофрированных трубах, и почему нужно учитывать вопрос распространения горения тем или иным материалом. Популярно заблуждение о том, что прокладка проводки в гофрах нужна для того, чтобы обеспечить пожаробезопасный электромонтаж. Также распространено мнение что очагом возгорания являются розетки, распределительные коробки, светильники и другие электроточки.

Кроме возгорания проводки на соединениях с плохим контактом, нельзя забывать о замыкании между жилами где-нибудь в середине кабеля. Это может произойти из-за воздействия окружающей среды, заводского брака или элементарного старения. Под воздействием окружающей среды подразумеваются механические удары и повреждения (от которых гофра в определенной мере защищает), а также вред, наносимый грызунами.

Также изоляция жил повреждается под воздействием сверхтоков короткого замыкания и перегрузок. Это ведет к оплавлению оболочек и разогреву самих жил. И в результате искрения, дуг, и нагрева проводников может произойти возгорание окружающих их поверхностей.

В случае прокладке в гофре – её возгорание. Поэтому использование ПВХ-гофры в помещение обусловлено тем, чтобы в случае вспышки где-то внутри трубы и даже кратковременном воспламенении источник огня самоустранился. По этой же причине рекомендуют обращать внимание на кабельные изделия, изоляция которых не распространяет горение, обычно в конце их маркировки добавляют буквы “нг”. Например, любимый современными электриками ВВГ-нг-ls.

Заключение: как провести электромонтаж и не совершить ошибку

Читайте также:  Как починить газлифт в кухонном шкафу

При закупках товара для самостоятельной работы или при контроле за наемными рабочих не позвольте себя обмануть. Для этого запомните три правила на все случаи жизни:

1. Для прокладки за гипсокартонном или по сгораемым, например, деревянным, поверхностям в помещении – использовать серую ПВХ-гофру.

2. Для монтажа на улице, по фасаду зданий, опорам, заборам и так далее – используйте черную ПНД-гофру.

3. Для подземной прокладки подходит оранжевая ПНД-труба. В случае повышенных нагрузок – многослойная.

Зачем нужна гофра для электропроводки, как её подобрать и выполнить прокладку кабеля в гофре

При проведении электромонтажных работ часто возникает необходимость прокладки электрической проводки открытым способом. Чтобы обеспечить защиту электрокабеля от механических воздействий, осадков и других факторов, произвести аккуратный и эстетичный электромонтаж силовых или слаботочных сетей применяют гофрированную трубку или, как её еще называют, гофру.

Что такое гофра и где она применяется

Электромонтажная гофра – это гофрированная труба для прокладки электрического кабеля с целью его защиты или защиты конструкций. Прокладку электрического кабеля в гофрированных трубках применяют в различных ситуациях при открытой или скрытой электропроводке.

Скрытая прокладка

Скрытая прокладка – это монтаж электропроводки внутри конструкций стен, полов и потолков, за отделочными материалами. Она условно подразделяется на следующие типы монтажа:

Прокладка внутри негорючих конструкций производится в штробах стен и потолков, в стяжке пола или одновременно с устройством несущих конструкций (например, при бетонировании). В этом случае гофру применяют для удобства монтажа, защиты от передавливания кабеля и возможности замены электропроводки без нарушения отделочного материала, штробления или демонтажа конструкций стен, потолков или полов. При укладывании гофры с кабелем внутри конструкций из негорючих материалов ПУЭ разрешает использование любого типа гофрированных трубок.

Прокладка за отделочными материалами или в фальш-пространствах имеет цели, аналогичные прокладке в негорючих конструкциях (защита от механических повреждений, возможность замены проводки при необходимости), но с выполнением требований при монтаже, как при прокладке по горючим материалам. Дело в том, что отделочные материалы часто способствуют горению, поэтому для такого монтажа требования являются достаточно строгими. Важно при таком монтаже использовать не распространяющие горение или металлические гофры.

Подземная прокладка осуществляется при производстве работ по благоустройству территорий для разводки электрических силовых линий к осветительным приборам и различному оборудованию (насосы поливочных установок, системы открывания ворот и дверей), при прокладывании слаботочных сетей для охранных систем или телефонных линий и в прочих ситуациях. Главное требование при такой укладке гофры с электрическим кабелем – водонепроницаемость и высокая стойкость к механическим деформациям (жёсткость).

Открытая прокладка

Открытая прокладка осуществляется по несущим и ограждающим конструкциям, отделочным материалам и при монтаже на улице к фасадам зданий или по воздуху.

Прокладка по горючим материалам конструкций подразумевает монтаж электрической проводки в гофре к перекрытиям и стенам с горючей отделкой или выполненных из дерева, пластика и других, способствующих горению материалов. По соображениям пожарной безопасности, применяют негорючие (металлические) гофрированные трубки. При таком монтаже согласно ПУЭ запрещено использовать пластиковую гофру из самозатухающих и не распространяющих горение материалов.

Прокладка по негорючим конструкциям и материалам выполняется любыми гофрированными пластиковыми трубками не распространяющими горение. Возможно применение металлических гофр для улучшения эстетичности монтажа или при применении в особых условиях (агрессивные среды, вероятность механического повреждения).

Прокладка вне зданий и сооружений используется для монтажа освещения или прокладки силовых и слаботочных сетей для различных целей по фасадам зданий и ограждений, а так же по воздуху между зданиями. Гофра используемая в этом случае так же не должна распространять горение и должна быть устойчивой к воздействию осадков, ультрафиолетового излучения и быть прочной.

Прокладка кабеля в пожароопасных или взрывоопасных помещениях осуществляется исключительно с использованием металлических гофрированных труб в сочетании с электрическим кабелем, не распространяющим горение.

Разновидности по материалу изготовления

Гофрированные трубки для электрического кабеля выполняются из металла или специального пластика. В строительстве широкое распространение получили гофры из следующих материалов:

Поливинилхорид (ПВХ) – легкий материал, имеющий самозатухающие свойства. Гофры из такого материала выполняются в сером цвете. ПВХ гофры для кабеля используются в сухих закрытых помещениях, так как чувствительны к ультрафиолетовому излучению и не являются водостойкими. Получили наибольшее распространение в связи с доступностью (невысокая цена) и универсальностью применения.

Полипропилен (ППР) – материал, который не поддерживает и не распространяет горение, устойчив к ультрафиолетовому излучению. Гофры из такого материала являются водостойкими и используются при прокладке сетей вне помещений или в помещениях с высокой влажностью. По цвету такие гофры выполняются синего цвета.

Полиэтилен низкого давления (ПНД) – влагостойкий материал. Такие трубки так же применяют во влажных помещениях или на улице. ПНД – материал горючий, поэтому его не используют в деревянных помещениях. Разрешено использование ПНД гофр в стяжках или в конструкциях из негорючих материалов. Выполняется в оранжевом или черном цвете.

Нержавеющая сталь – самый стойкий и дорогой материал для изготовления гофрированных трубок. Стоек при применении в агрессивных средах и отлично защищает кабель от механических повреждений (например, от грызунов или случайных повреждений при производстве строительных и ремонтных работ). Применяют как внутри помещений по горючим и негорючим материалам, внутри конструкций, так и на улице при подземной или воздушной прокладке кабеля.

Полиамид (ПА) – очень гибкий материал, который устойчив к механическим и химическим воздействиям. Имеет широкий диапазон рабочей температуры (от -60 до + 150 градусов Цельсия). Гофрированные трубки из такого материала не распространяют горение и могут применяться как внутри зданий, так и снаружи. Производятся в темно-сером цвете.

Как выбрать гофру для проводки

Для выбора гофры необходимо знать диаметр электрического кабеля и условия, в которых будет проложена гофрированная труба. При выборе диаметра следует учесть следующие рекомендации:

  • для кабеля освещения, к выключателям или для сигнальных линий применяются гофры диаметром 16 мм;
  • к розеткам или для прокладки коаксиального кабеля используют гофры диаметром 20-25 мм;
  • для подводки к распределительным коробкам, в зависимости от сечения кабеля, от 25 до 32 мм;
  • для прокладки кабеля к электрощитам следует применять гофру диаметром 32 мм;
  • для больших диаметров кабеля используют гофры диаметром от 40 мм и выше.

Ориентировочная таблица зависимости диаметра гофры от сечения и количества жил электрокабеля NYM или ВВГ представлена ниже:

Сечение электрического кабеля, мм²Количество жил, штВнешний диаметр гофры, мм
1,52/3/4/516/16/20/20
2,52/3/4/516/16/20/25
42/3/4/520/20/25/25
62/3/4/520/25/32/32
102/3/4/525/32/32/40
162/3/4/532/32/40/40
252/3/4/532/40/50/50

Особенно важно при выборе гофры ориентироваться на условия, в которых будет монтироваться и эксплуатироваться гофрированная труба с электрическим кабелем. Каждый материал подходит для различных вариантов установки. Коротко можно указать следующие материалы и условия их использования:

  • ПВХ : сухие и закрытые помещения;
  • ППР : влажные помещения, улица, подземная прокладка;
  • ПНД : влажные помещения, улица, подземная прокладка;
  • Металл : в любых условиях;
  • ПА : в любых условиях.

Рекомендации по проведению монтажных работ

Заведение кабеля в гофру

Укладка кабеля в гофрированную трубу происходит при помощи специальной струны, установленной заводом-изготовителем внутри гофры. Последовательность работ при укладке электрического кабеля в трубу следующая:

  1. Гофрированная труба растягивается на длинном прямом участке. Для того чтобы затянуть кабель внутрь гофры нужно иметь большое пространство для полного разматывания.
  2. Конец электрического кабеля соединяется со струной, место соединения обматывают изолентой для свободного движения без зацепов проволоки внутри трубы.
  3. Необходимо участие минимум двух человек для производства этой работы. Один человек держит гофрированную трубу с одного конца, второй аккуратно и без рывков вытягивает струну с электрокабелем.
  4. После того, как кабель появился с обратной стороны гофры – его фиксируют (например, изолентой) с обеих сторон, чтобы он снова не заскочил в гофру.

Крепление гофрированных труб

При монтаже гофрированной трубы с электрическим кабелем используют разнообразные способы закрепления. Самые распространённые из них:

  • монтаж с помощью пластиковых клипс : применяется при монтаже на любые виды конструкций;
  • монтаж с помощью дюбель-хомутов или дюбель-шпилек : применяется при монтаже гофры на бетонные и деревянные конструкции;
  • монтаж с помощью пластиковых стяжек к металлическому тросу или каркасу: применяется при прокладке гофры на улице или при наличии металлического каркаса (например, в потолках из гипсокартона);
  • монтаж в штробах с последующей заделкой: применяется в бетонных и кирпичных стенах, в штукатурке.

Ошибки при монтаже кабеля в гофре

Самой главной и распространенной ошибкой при монтаже кабеля в гофре является неправильный подбор типа материала гофрированной трубы исходя из условий эксплуатации. Чтобы электрическая проводка служила долго и надежно необходимо следовать рекомендациям, которые указаны выше в данной статье, по правильному выбору гофры для ваших целей.

Рейтинг
( Пока оценок нет )
Загрузка ...
Adblock
detector
