Сетевой фильтр или стабилизатор напряжения что лучше

Что лучше купить стабилизатор напряжения или сетевой фильтр?

В электрических сетях для нормального функционирования различных электрических устройств монтируются специальные устройства защиты. Однако в распредщитах жилых зданий они отсутствуют. Жилищные и коммунальные организации не заботятся о возможных неисправностях электроприборов из-за некачественной работы электросети.

Вследствие этого, если в квартире имеется сложная бытовая техника, то необходима установка защиты от перепадов напряжения. Для таких целей используют сетевой фильтр, либо стабилизатор напряжения. Какой именно прибор применять, это дело каждого, но для выбора необходимо иметь элементарные знания об этих устройствах.

Виды помех

Внешние факторы помех разделяют на импульсные и высокочастотные. Первый вид помех делится на два вида:

• Природные – удар молнии возле линии сети.
• Техногенные – авария на трансформаторе, процесс переключения при установке большого количества потребителей, износ сетей.

Импульсные помехи имеются в промышленности и в районах города. Они появляются в разных сетях и могут доходить до 6000 В в 10 -6 с. Устройства защищаются от перепадов напряжения путем установки стабилизаторов напряжения, либо сетевых фильтров.

Причины помех высокой частоты те же самые, только добавляются бытовые приборы и электроинструмент. Удалить их невозможно, они передаются по сети. Разберемся, что лучше выбрать, стабилизатор напряжения, либо сетевой фильтр. Покупатели перед выбором всегда обращают внимание на стоимость. Чаще всего они приобретают совсем не те устройства, которые им нужны.

Сетевой фильтр

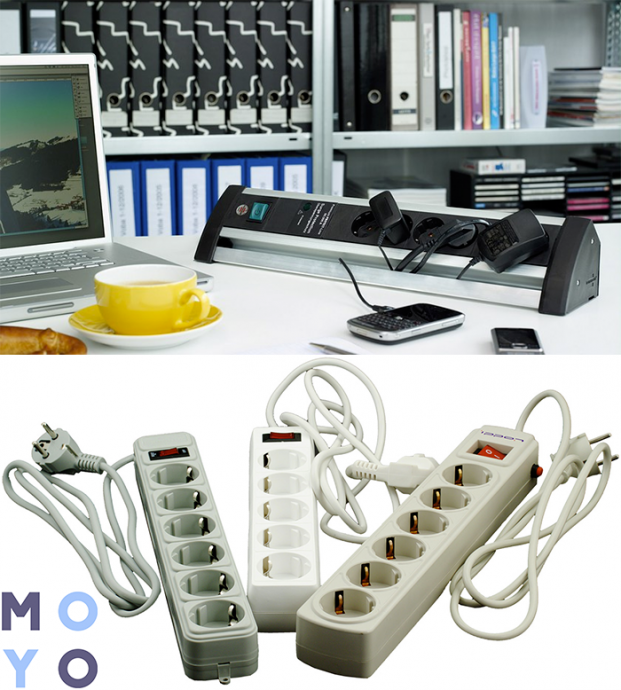

Уже невозможно представить, как работать на компьютере без сетевого фильтра. Он сглаживает импульсы, также являясь стабилизирующим блоком, имеющим несколько розеточных гнезд. Сетевой фильтр состоит из 2-х элементов: фильтра и ограничитeля напряжения. Варисторы входят в ограничитель напряжения. Они изменяют его свойства от значения напряжения. Фильтр подключается в основном между фазой и нулем. Чувствительные приборы защищаются при помощи специального фильтра, в который могут входить обмотки индуктивности.

Сетевой фильтр действует по 1-фазной схеме. В ней обязательно должно быть заземление. При его отсутствии фильтр будет работать хуже. Импульсы должны поступать в землю. Варистор является переменным полупроводниковым резистором, которое нелинейно меняет свойства вместе с напряжением. Его монтируют на входе для погашения импульсов.

Сетевые фильтры также могут отключить нагрузку при коротком замыкании, либо излишней нагрузке. Необходимо разобраться, какое устройство защиты выбирать, и что лучше установить. Дешевые варианты приборов не дают должного эффекта, но их можно применять, если доработать самостоятельно.

В торговой сети имеется множество устройств плохого качества, не имеющих защитной функции и фильтра. В этом случае сетевые фильтры являются простыми удлинителями, либо предохраняют технику от повышенного напряжения, а стабилизации не происходит.

Стабилизатор напряжения

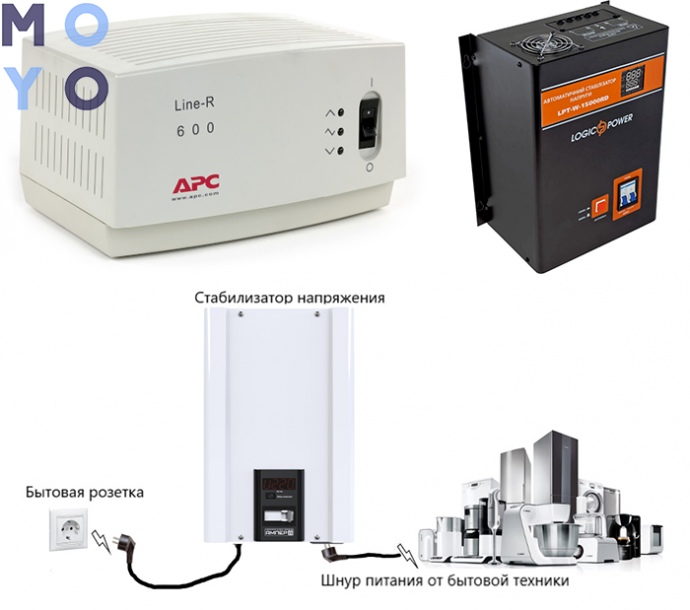

Это устройство служит для поддержки напряжения на уровне 220 вольт. При увеличении этого значения, происходит выравнивание, при уменьшении – его повышение. При некачественной работе сети люди больше берут во внимание стабилизатор напряжения. При аварии осуществляется выключение питания потребителя, импульсы тока не проходят к нагрузке.

Регулировка напряжения в стабилизаторах осуществляется по-разному. Одним из методов является коммутация вторичных обмоток.

Напряжение меняется с помощью электронных ключей, которые управляются процессором. Информация поступает с датчика, и напряжение регулируется электронным тиристорным переключателем.

Конденсаторы выступают в качестве фильтров высокой частоты. Стабилизатор является сложным прибором, состоящим из деталей, в которые также входит и сетевой фильтр. Сопротивление на входе дает возможность поддерживать транзистор в открытом виде, также удерживает стабилитрон в активном состоянии.

Стабилизатор выбирают исходя из мощности нагрузки. В настоящее время используется электроника, поэтому стабилизатор нужен не только для компьютерной техники, но и для приборов освещения. При использовании его в электромоторах, нужно знать, что ток запуска выше номинального в несколько раз. Стабилизаторы могут допускать короткие перегрузки, резерв мощности берут больше.

Источник питания

В специализированных торговых точках предлагают приобрести различные приборы защиты. Но сразу трудно решить при большом разнообразии моделей. Многие покупают ИБП для защиты от внезапного отключения электроэнергии, чтобы можно было на компьютере сохранить документы и выключить оборудование. Существуют такие источники питания с опциями стабилизатора для защиты от помех и электромагнитных искажений.

При отсутствии или уменьшении питания, подключаются аккумуляторы. Время их работы зависит от модели и стоимости устройства, и достигает многих часов. Модель выбирается в зависимости от мощности нагрузки. Важным свойством такого источника питания является форма выходного напряжения. У недорогих моделей она в виде прямоугольника, а по амплитуде и частоте подобна синусоидальному значению.

Какое отличие между фильтром и стабилизатором?

Разница очень большая. Стабилизатор выполняет свою функцию. В нем имеется трансформатор, схема повышения и понижения напряжения. В застойные времена через стабилизаторы подключали телевизоры.

В настоящее время они уже практически не используются, так как в новой технике установлены блоки питания импульсного типа, которые обеспечивают нормальную работу при 100-240 вольтах.

Сетевой фильтр только удаляет помехи, возникающие в электросети при подключении или функционировании разных устройств. Помехи обычно образуются от импульсных блоков, моторами разных устройств, электросваркой.

Фильтр может удалять помехи высокой частоты от 100 герц до 100 мегагерц и импульсы повышенного напряжения, однако не может никак изменить его значение. Например, если в электрической сети напряжение равно 190 В, то это значение не изменится, и останется малым и после фильтра, всего лишь очистится от наводок повышенной частоты и импульсов.

Стабилизатор напряжения приемлемого качества выполняет задачи фильтра и выравнивает величину напряжения на необходимом уровне, при значительных скачках напряжения. Наиболее важным свойством стабилизатора является тот фактор, что он не искажает напряжение на выходе.

Если в сети отклонение очень большое, выше стандартного, то стабилизатор является лучше, чем сетевой фильтр. И будет оптимальным выбором приобретение стабилизатора на все здание сразу, чем отдельно для каждых устройств.

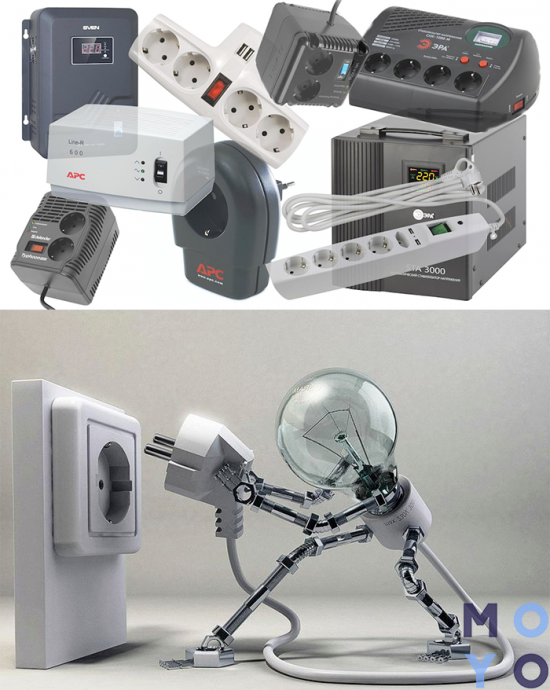

Сетевой фильтр или стабилизатор напряжения — что выбрать: 6 параметров выбора

Несмотря на то, что техника для дома достаточно дорога, трудно представить жилье, в которой нет основных бытовых электроустройств. Производители стараются уделять особое внимание надежности электронной начинки домашней электротехники, ведь выход из строя любого прибора серьезно бьет по бюджету семьи.

Тем не менее, узлы питания, микросхемы, чувствительные полупроводники этих приборов работают на пределе возможностей во время скачков напряжения или незапланированного отключения электросетей. А если такие неполадки в электроснабжении достаточно часты, то появляется большой риск остаться с перегоревшей техникой и, в лучшем случае, с затратным ремонтом.

Защитить свою технику можно. Именно для таких непредвиденных воздействий разработаны стабилизирующие приспособления — сетевые фильтры и стабилизаторы напряжения. Важно помнить, что, несмотря на одинаковое предназначение, принцип работы этих стабилизирующих устройств разный. И здесь нужно разобраться — что больше подойдет для защиты того или иного электроприбора. Поэтому прежде, чем подойти к выбору стабилизатора напряжения или сетевого фильтра, следует понять, как они работают, какие функции выполняют и от каких помех защищают.

Что такое перепады напряжения и как обезопасить от них свою технику

Все электрические девайсы рассчитаны на стабильные параметры сети с небольшими колебаниями — большинство из них выдерживают изменения вольтажа в диапазоне от 198 до 242 В. Если цифры выходят за рамки этих значений, электронные модули аппаратуры функционируют с максимальным усилием. Причем, для современных электроустройств одинаково опасно как снижение, так и повышение напряжения.

При низком напряжении на рабочие узлы и компоненты электрооборудования приходится повышенная нагрузка, что провоцирует снижение рабочего ресурса и поломку агрегата. А вот при продолжительном сетевом повышении вольтажа микросхемы, блоки питания начинают греться и, в конечном счете, перегорают. Ремонту такие поломки часто вообще не подлежат.

Скачки напряжений в электросетях могут происходить в любом месте, но особенно им подвержены линии в сельской местности. Причин для подобных неполадок может быть несколько:

• Удар молнии рядом с опорами электросетей;
• Аварийные ситуации на подстанции;
• Износ и обрыв проводов;
• Резкое увеличение количества потребителей.

Самое обидное, что вышедшая из строя или перегоревшая электротехника не подлежит обмену и не покрывается гарантией производителя, поэтому подключение сетевого фильтра или стабилизатора — абсолютно оправданное решение для предохранения дорогих девайсов от поломки.

Виды устройств предохранения от сетевых скачков

С помощью чего можно обезопасить домашнюю технику:

• Квартирная проводка обычно защищается выключателями-автоматами. При одновременном включении нескольких мощных бытовых приспособлений или нарушенной изоляции модуль отключает поступление энергии, предотвращая поражение электротоком или возникновение пожара. Автомат срабатывает при превышении номинального значения силы тока.
• Обезопасить компьютерную технику можно с помощью источников бесперебойного питания. ИБП позволяет компьютеру работать некоторое время после аварийного отключения тока и сохранить текущие данные.
• Механизм сетевого фильтра рассчитан на погашение неожиданных сбоев сетевого напряжения. При любых превышениях расчетных возможностей фильтра питание отсекается и подключенные электроустройства оказываются обесточенными. Так, например, работает Legrand 6xSchuko.
• Поддерживать постоянное напряжение в 220В помогает стабилизатор напряжения. Он выравнивает сетевые скачки, защищая домашние приборы от перегрузки.

Выключатели-автоматы и бесперебойники (за исключением линейно-интерактивных типов) не могут нивелировать перепады напряжения, поэтому для защиты домашнего электрооборудования или компьютера стоит рассматривать именно последние два варианта.

Как устроен сетевой фильтр

Чтобы разобраться, для чего нужен сетевой фильтр, следует познакомиться с механизмом его действия. Это не просто удлинитель на несколько розеток. Каждая модель такого фильтра рассчитывается на конкретную нагрузку, здесь важно соблюсти совместимость предохранительного устройства и подключенной к нему аппаратуры по мощностным показателям. Поэтому превышать расчетную мощность фильтра, подсоединяя к нему несколько высокопроизводительных электроприборов, не стоит.

Основными рабочими механизмами в агрегате являются варисторы. Во время перепадов напряжения сети эти небольшие полупроводниковые модули направляют усилия на трансформацию тепловой энергии из импульсной.

Сглаживая энергетические помехи, такой сетевой агрегат, как НАМА “6 + 1”, защищает электроприборы от скачков напряжения. На рынке представлены эти предохранительные девайсы в трех вариациях:

• Essential — наиболее простой агрегат с базисным уровнем;
• Home/Office — сетевики универсального назначения, наиболее подходящие для домашних электроустройств, например, СolorWay на 3 розетки;
• Performance — изделия профессионального назначения для предохранения высокопроизводительных и мощных электроприборов.

Выбирая фильтр, нужно обращать внимание на основные параметры:

1. Величину компенсирующего импульса.
2. Количество розеток.
3. Наличие защиты от перегрева.
4. Индикатор выключателя.
5. Функцию микроконтроллера.
6. Номинальный ток.

Для сравнения можно изучить несколько распространенных, по отзывам потребителей, фильтров:

НАМА “6 + 1”ColorWay на 3 розеткиLegrand 6xSchukoКоличество розеток636Наличие USB портанет4нетМаксимальная мощность, Ватт350025003500Длина провода, м1,421,5

Конструктивные особенности и принцип работы стабилизатора

При постоянно неустойчивых параметрах сети стоит присмотреться к стабилизатору напряжения. Такая модель, как APC Line-R 1500VA, гарантирует выровненные показатели вольтажа на выходе. Коррелируя сетевое напряжение, можно наиболее полно защитить компьютеры и любую бытовую технику от помех и скачков напряжения.

Стабилизаторы постоянного напряжения делятся на два типа:

1. Линейные — поддерживают неизменный вольтаж, трансформируя внутреннее напряжение.
2. Импульсные — в своей конструкции имеют накопители и выдают на подключенное электроустройство запасенную энергию нужных значений.

Стабилизирующие устройства переменного напряжения могут быть накопительными и корректирующими. Первый тип работает по аналогии с импульсным — он запасает электричество. Затем генерирует его потребителю с уже требуемыми значениями. Второй тип изменяет величину напряжения, используя добавочный потенциал и делая ее пригодной для электроприборов. Накопительные агрегаты, такие, как Inform Digital 15kVA, имеют большие размеры и чаще используются на производстве. Корректирующие же, в основном, предназначены для бытовых целей.

Подбирая стабилизатор, обращайте внимание на:

1. Производительность.
2. Размеры.
3. Показатель мощности.
4. Реакция на КЗ.
5. Значения входного и выходного напряжения.
6. Количество фаз сети.

Несколько вариантов популярных стабилизаторов:

НАМА “6 + 1”ColorWay на 3 розеткиLegrand 6xSchukoКоличество розеток636Наличие USB портанет4нетМаксимальная мощность, Ватт350025003500Длина провода, м1,421,5

Что выбрать — сетевой фильтр или стабилизатор?

Выбор защитного агрегата для недешевых домашних электроустройств должен определяться целесообразностью. Принципиальное отличие между всеми предохраняющими агрегатами заключается в следующем. Сетевой фильтр, подобный APC Essential SurgeArrest, может только сгладить помехи и удалить импульсы высокого напряжения, не влияя на сам вольтаж на выходе. Если в проводке ток имеет 200 В, то фильтр никак не сможет поднять напряжение до необходимых 220.

В это же время стабилизатор, к примеру, APC Line-R 1000VA, выравнивает значения, предотвращает скачки и выдает нужные параметры на выходе.

Таким образом, если в доме хорошая проводка, свет не мигает, не увеличивается яркость лампочек, нет частых отключений, то для компьютера или рядовой техники вполне подойдет сетевой фильтр. А вот дорогостоящую «плазму» или мощный котел лучше обезопасить применением стабилизатора. Особенно его использование актуально для сельской местности или в регионах со старыми линиями электропередач.

Выводы и рекомендации

Подобрав подходящий тип защитного механизма, перед покупкой стоит ознакомиться с его ключевыми параметрами:

• Для стабилизаторов: тип (одно- или трехфазный), мощность, активные и реактивные нагрузки, точность стабилизации, значения пусковых токов.
• Для сетевых фильтров: максимальная импульсная нагрузка, виды используемых предохранителей, наличие индикатора включения, качество и число гнезд.

Советы специалистов: к сетевым фильтрам не рекомендуется подключать электроустройства с повышенным пусковым током, наподобие теплового котла или высокомощной морозилки. Не стоит вестись на дешевизну и приобретать фильтр непонятного происхождения — капремонт домашней техники, пострадавшей от неполадок в проводке, выльется в крупные затраты.

Как защитить технику от перепадов напряжения

Внезапные перепады напряжения грозят плачевными последствиями для бытовой техники: выход из строя без надежды на ремонт. А для загородного дома в период летних гроз эта проблема становится наиболее актуальной. Почему происходят перепады и чем они опасны для техники? Как надежно защититься от скачков напряжения?

Чем опасны перепады напряжения

Перепад напряжения может быть вызван одновременным отключением нескольких мощных устройств, аварией на электросетях, нестабильной работой подстанции из-за перегрузки, эксплуатацией сварочного аппарата, низким качеством материалов электропроводки или ее монтажа. Нередко к существенному скачку напряжения приводит и удар молнии по линии электропередач.

Большинство перепадов незначительны и остаются незамеченными нами, но не техникой. Любой скачок, из-за которого напряжение в сети становится выше 250 Вольт, снижает срок службы подключенных устройств или дестабилизирует их работу. Даже несущественные отклонения на 5-10 %, происходящие регулярно, приводят к сбоям в управляющих блоках, сбросу настроек, возникновению помех. Перепады на 10-25 % сокращают срок службы приборов почти вдвое. А скачки напряжения до 300 Вольт выводят из строя блоки питания, управляющие и сенсорные панели, электродвигатели, сетевое оборудование.

В большинстве многоквартирных домов качество электропроводки оставляет желать лучшего, они не выдерживают нагрузки, ведь в каждой квартире одновременно работают десятки приборов. Безусловно, лучше поменять в квартире проводку, чтобы минимизировать вероятность перепадов и не довести до пожара. Но даже если нет такой возможности, обезопасить себя и родных можно.

Основной параметр при выборе устройств, способных защитить от перепадов напряжения, — это выходная мощность, которая берется из силы тока (указывается в амперах А) умноженной на напряжение (указывается в вольтах В). Ее величина, указываемая в вольт-амперах (ВA), должна соответствовать общей мощности, потребляемой приборами. Поэтому перед приобретением нужно посчитать общую мощность техники, которую вы планируете подключить.

Сетевые фильтры

Так называемый сетевой фильтр — это зачастую просто разветвитель/удлиннитель, защитные функции у которого либо фактически отсутствуют, либо являются минимальными и способны защитить только от перегрузки или короткого замыкания.

Однако среди «обманок» прячутся и настоящие сетевые фильтры, которые с помощью LC-контура фильтруют высокочастотные помехи в сети. Стоимость таких устройств, естественно, выше, но для некоторых видов техники наличие полноценной фильтрации необходимо. У приборов с LC-контуром есть характеристика «Подавление электромагнитных / радиочастотных шумов». Если вам нужен такой вариант, обращайте на нее внимание.

Стабилизаторы напряжения

Если подаваемое напряжение в сети не соответствует заданным нормам, стабилизатор нормализует его. К тому же стабилизатор повторяет функции хорошего сетевого фильтра: защита от короткого замыкания, от перенапряжения и высоковольтных импульсов, а также фильтрация помех. Маломощные стабилизаторы можно устанавливать для отдельного электроприбора, например, для холодильника, так как этот прибор наиболее болезненно реагирует на скачки напряжения. Супермощные стабилизаторы устанавливаются для всей сети, такие модели наиболее полезны для загородных домов или в районах, где с напряжением постоянные проблемы.

В сетях 220 Вольт используются однофазные стабилизаторы, в сетях 380 Вольт — три однофазных либо один трехфазный. Хороший стабилизатор хоть и стоит в разы дороже сетевого фильтра, однако он реально защищает технику от серьезных перепадов напряжения и обеспечивает стабильную работу.

Источники бесперебойного питания (ИБП)

ИБП объединяет в себе функции сетевого фильтра и стабилизатора (кроме резервного типа), но помимо этого позволяет технике работать еще какое-то время после отключения электропитания. Бесперебойники бывают трех типов: резервные, интерактивные и с двойным преобразованием.

Резервный вариант — самое простое и дешевое решение. Он пропускает ток через LC-контур, как в хороших сетевых фильтрах, а если необходимое напряжение отсутствует, осуществляется переключение на аккумуляторы. К недостаткам резервных бесперебойников можно отнести задержку при переключении на батареи (5 – 15 миллисекунд).

Интерактивные ИБП оснащены ступенчатым стабилизатором, позволяющим поддерживать надлежащее напряжение на выходе без использования батарей, что увеличивает срок их службы. Такие источники бесперебойного питания годятся для ПК и значительной части бытовой техники.

Бесперебойники с двойным преобразованием преобразуют полученный переменный ток в постоянный, а на выходе подают снова переменный с необходимым напряжением. Аккумуляторные батареи при этом все время подключены к сети, переключение не производится. ИБП данного типа отличаются более высокой стоимостью, в то же время создают больший шум при эксплуатации и сильнее нагреваются. Применяются в основном для требовательного к надежности питания оборудования: серверов, медицинское оборудования.

Реле напряжения

Реле напряжения, также называемые реле-прерывателями, производят размыкание электрических цепей при перепадах напряжения. После отключения питания реле через небольшие временные интервалы проверяет состояние напряжения, и при нормальных значениях возобновляет подачу тока.

Некоторые модели оснащения регуляторами, позволяющие настраивать реле под разные приборы, устанавливая верхний и нижний предел перепадов для отключения, а также время последующей активации. Существуют модели реле-прерывателей как для монтирования в электрощиток, так и для отдельной установки в розетку.

Что лучше использовать для защиты электроприборов: сетевой фильтр или стабилизатор напряжения

Электричество играет одну из ключевых ролей в жизни человека. Ведь 90% всех бытовых приборов работают именно от этого источника энергии. Эксплуатация электрического тока характеризуется своей нестабильностью: скачками, перепадами, перегрузками и прочими факторами сбоя работы. Поэтому любые электроприборы нуждаются в защите от преждевременного выхода из строя и для стабильной работы. В качестве защитных средств можно использовать сетевой фильтр или стабилизатор напряжения.

Нужно ли вообще использовать средства защиты

Современная дорогостоящая электроаппаратура и оборудование очень чувствительны к различным факторам, вызывающие сбои в сети электрического тока, чем «славятся» отечественные энергосети. Самыми уязвимыми узлами и деталями являются микросхемы, блоки питания, двигатели и т. д. Продолжительные скачки, пониженное или повышенное напряжение заставляют работать бытовую технику в режиме перегрузки. Это существенно снижает срок службы или приводит к преждевременному выходу из строя электроприборов.

Совет. Использование средств защиты от нестабильной работы электрических сетей не только предохраняет технику от поломок, но и экономит денежные средства на покупку дорогостоящей замены для вышедшего из строя оборудования.

Устройство средств защиты

Чтобы понять какое средство защиты лучше выбрать сначала необходимо изучить конструкцию и принцип действия каждого устройства. После чего будет ясно, для каких целей, и в каких ситуациях применять то или иное устройство.

Конструкция сетевого фильтра

По сути, сетевой фильтр представляет собой переноску с определенным количеством розеток и со встроенной в нем защитой от помех в электросетях. Современные модели дополнительно могут снабжаться разъемами под телефонные линии или интернет, соответственно для них предусмотрены собственные средства защиты. К тому же в некоторых видах предусмотрены отдельные выключатели на каждую линию. Выбор сетевого фильтра осуществляется в зависимости от подключаемой к нему нагрузки. Соответственно не допускается подключение к нему суммарной мощности не превышающую максимальную нагрузку, на которую он рассчитан.

Принцип работы фильтра

Принцип работы сетевого фильтра заключается в сглаживании все возможных скачков, перепадов, повышенного напряжения и прочих факторов нестабильности. Это достигается за счет использования в схеме варисторов. Они способны быстро увеличивать свое сопротивление при резком повышении напряжения. Тем самым избыток электроэнергии преобразуется в тепло. При повышении максимально допустимого значения он сгорает, электрическая цепь разрывается и техника обесточивается.

Конструкция стабилизатора

Назначение данного устройства преобразование нестабильного электрического тока к номинальному напряжению 220В и стабильному режиму. Конструкция данного прибора гораздо сложнее, чем сетевого фильтра, т. к. обладает расширенным функционалом. В его основные задачи входит:

• отключение от питания бытовой техники при резких скачках и перепадах напряжения;
• защита потребителя от короткого замыкания и различных помех в электрической линии;
• стабилизировать электрический ток до номинальных показателей;
• блокировка импульсов различного характера во время штатных переключений на питающей подстанции;
• фильтрация и выравнивание частотных помех и показателей.

В зависимости от своих конструктивных особенностей и принципа действия стабилизаторы напряжения делятся на несколько основных типов:

• ступенчатые;
• электромеханические;
• релейные;
• электронные.

Каждая из данных моделей обладает своими достоинствами и недостатками. Благодаря широкому ассортименту продукции можно подобрать вариант, отвечающий определенным требованиям.

Внимание! Стабилизаторы одного типа и модели могут обладать различным функционалом. Во время выбора на это необходимо обращать внимание в первую очередь.

Принцип работы стабилизатора

Из-за своей простоты конструкции и относительно низкой цены большим спросом и популярностью пользуются электромеханические и ступенчатые виды стабилизаторов. В основу их принципа действия заложено автоматическое переключение между обмотками трансформатора в зависимости от повышения или понижения значений напряжения в электрической сети. Переход с одной обмотки на другую осуществляется при помощи сервопривода. При переключении обмоток происходит прерывание в работе устройства ступенчатого типа на 2 – 12 мс. Электромеханические модели нуждаются в плановом обслуживании из-за износа сервопривода и щеток.

Как выбрать между стабилизатором и сетевым фильтром

Говорить о том, что лучше, а что хуже не совсем правильно. Каждое из средств защиты выполняет определенные функции и применяется для различных целей. Исходить необходимо из режима работы электрической линии в конкретном регионе и свойственных ей сбоях и неполадках. Поэтому специалисты рекомендуют:

• Использовать стабилизатор для полной защиты одного прибора или дома в целом. Когда в питающих сетях наблюдаются повышение и понижение напряжения, его скачки и перепады и другие всевозможные помехи и сбои. Это особенно характерно для сельской местности.
• Пользоваться сетевым фильтром в случаях, когда необходимо обеспечить защиту от помех различного характера. К тому же его можно эксплуатировать в качестве переноски (удлинителя).

Правильно подобранное средство защиты не только надежно защищает вашу технику, но и экономит денежные средства. Запитанные приборы от нормализованного напряжения обладают стабильной работой и продолжительным сроком службы. К тому же на вышедшую из строя бытовую технику из-за проблем с электрическими сетями не распространяются условия гарантийного ремонта.

Как выбрать сетевой фильтр — видео

Что лучше приобрести для дома – сетевой фильтр или стабилизатор напряжения?

Покупателям, жалующимся на низкое качество электроснабжения, специализированные магазины предлагают две разновидности устройств — сетевой фильтр или стабилизатор напряжения. Что лучше выбрать потребителю, который плохо ориентируется в теме электричества и не зная, что из предложенного будет эксплуатироваться максимально эффективно.

Виды помех

Идеальное переменное напряжение отображается на экране осциллографа, в виде правильной синусоиды с частотой 50 Гц и амплитудой 311 В. Но если подключить прибор к электросети, такой картинки увидеть не удастся: синусоида искажается и носит апериодический характер, наблюдаются длительное или краткосрочное увеличение амплитуды.

Утюги, чайники и прочие нагревательные приборы к таким изменениям равнодушны, а вот на телевизоры, аудиоаппаратуру, компьютерную технику, блоки питания телефонов и некоторые другие приборы они оказывают пагубное влияние. Данное явление объясняется присовокуплением к правильной синусоиде, формируемой генератором электростанции, всевозможных помех.

Вот как классифицируются помехи:

1. низко- и высокочастотные помехи (гармоники). Это колебания, привносимые в сеть мощным строительным оборудованием, щетками электродвигателей и импульсными блоками питания. Негативно отражаются на качестве работы электроприборов и сокращают их ресурс;
2. импульсные помехи. Непредсказуемые всплески напряжения, возникающие при включении/отключении мощного оборудования, разрядах молний, коротких замыканиях по высокой стороне трансформатора на подстанции и пр. В сравнении с низко- и высокочастотными более опасны, поскольку способны одномоментно вывести технику из строя;
3. снижение или повышение амплитуды. Просадки довольно распространены и объясняются неспособностью устаревшего оборудования на подстанциях, удовлетворить возросшие потребности в электроэнергии. Повышенное напряжение возникает так: желая устранить просадки, поставщик увеличивает напряжение и если потребление уменьшается, оно превышает допустимый порог (220 + 10% = 244 В). Просадки влияют на работу оборудования и сокращают его ресурс, повышенное напряжение выводит технику из строя и опасно пожарами.

Сетевой фильтр

Сетевой фильтр нейтрализует первые две проблемы — посторонние гармоники и импульсные помехи.

Одной из составляющих сетевого фильтра, является катушка индуктивности. Вокруг проводника с электротоком формируется магнитное поле, а если он смотан в катушку, оно усиливается.

Переменный ток порождает изменяющееся магнитное поле, что, в соответствии с законом электромагнитной индукции М. Фарадея, наводит в катушке ЭДС самоиндукции.

Эта ЭДС всегда направлена против изменения индуцирующего тока. Иными словами, катушка индуктивности оказывает переменному току сопротивление, и оно тем больше, чем выше его частота. Это видно из формулы индуктивного сопротивления: XL = 2П * F * L, где F — частота тока, Гц, L — индуктивность катушки, Гн.

Следовательно, для высших гармоник (высокочастотных) катушка представляет собой непреодолимое препятствие, тогда как ток промышленной частоты (50 Гц) она пропускает с мизерными потерями. В сетевом фильтре применяются две катушки индуктивностью 60 – 200 мкГн: одна — на стороне фазы, другая — на стороне «нуля» (после нагрузки).

Устройство сетевого фильтра

Еще один компонент сетевого фильтра — конденсатор. Реактивное сопротивление этого элемента также зависит от частоты, только обратно пропорционально: Xc = 1 / (2П * С), где C — емкость конденсатора, Ф.

Соответственно, для низкочастотных помех, сопротивление конденсатора велико, тогда как ток с частотой 50 Гц преодолевает его относительно легко.

Если катушки индуктивности подключены относительно нагрузки последовательно, то конденсатор — параллельно. Его емкость составляет 0,22 – 1,0 мкФ. Номинальное напряжение должно быть хотя бы вдвое выше сетевого — запас на случай скачков.

В схему устройства также входят:

Качественные фильтры, оснащенные и катушками индуктивности, и конденсаторами (варисторы присутствуют во всех моделях), называются LC-фильтрами. Номинал по току каждого компонента подбирается в зависимости от нагрузки.

LC-фильтр низких частот

LC-фильтр не может быть очень мощным: возможность увеличения размеров катушек и прочих элементов ограничена его габаритами. Но в этом нет и необходимости: в быту в фильтрации электроснабжения нуждается лишь маломощная техника — телевизоры, аудиоцентры и пр. Для мощных промышленных потребителей сетевые фильтры изготавливают из полупроводниковых элементов.

Под видом сетевых фильтров часто продают дешевые устройства с минимальной комплектацией: имеются варистор и биметаллическая пластина, размыкающая цепь при перегрузке (при нагреве деформируется). Такой прибор от высокочастотных помех не защищает.

Стабилизатор напряжения

Прибор данного типа решает третью проблему — отклонение напряжения сверхдопустимого предела (+/- 10%). В бытовых моделях для коррекции напряжения применяется трансформатор и предусмотрена возможность изменения коэффициента трансформации, путем задействования различного числа витков вторичной обмотки.

Стабилизаторы для дома и квартиры делятся на несколько типов:

1. с плавной регулировкой. К нужному витку на вторичной обмотке прикасается токосъемник, приводимый в движение моторчиком. Точность коррекции предельно высока (1%-3%), но из-за ряда недостатков такие устройства (их называют латерными или электромеханическими) рекомендуется использовать только при длительных отклонениях напряжения, например, сезонных;
2. со ступенчатой регулировкой. Со вторичной обмотки выведено несколько контактов, разделяющих ее на секции.

Во 2-м варианте коррекция осуществляется путем подключения разного числа секций.

Переключателями выступают:

• электромеханические реле. При срабатывании издают щелчки, но зато такие приборы дешевы, надежны и устойчивы к перегрузкам. Точность — приемлемая для подавляющего большинства (98%) электроприемников: 5%-10%;
• симисторы (разновидность тиристоров). Такие стабилизаторы стоят дороже и являются более крупными (требуется активное охлаждение). Их преимущества — бесшумная работа, более высокая точность (2,5%-7%) и малый период регулирования, хотя современные реле по этому параметру с симисторами уже сравнялись.

Но имеется ряд недостатков, тщательно скрываемых продавцами:

• низкая надежность симисторов: горят при малейших перегрузках и сильно греются;
• искажение синусоиды и помехи: для компенсации приходится усложнять схему, отчего надежность падает еще сильнее;
• высокая стоимость ремонта.

Стабилизатор напряжения тиристорный

Перечисленные типы стабилизаторов являются широкодиапазонными, то есть они способны и понижать, и повышать напряжение.

Специальное, особо чувствительное оборудование, например, лабораторное, запитывают через инверторные стабилизаторы. Они оснащаются блоком цифровой обработки тока (это и есть инвертор) под управлением микропроцессора и способны с высокой точностью корректировать не только напряжение, но и частоту.

Источник питания

Нельзя не упомянуть еще одно устройство, защищающее технику от перебоев электропитания. Это источник бесперебойного питания (ИБП). Его основной компонент — батарея. При отключении электроснабжения схема управления переключается на аккумулятор, и потребители продолжают получать энергию.

Это дает возможность правильно выполнить их отключение, что особенно актуально для компьютера: пользователю важно сохранить результаты своей работы, а операционной системе — корректно завершить сеанс.

Какое отличие между фильтром и стабилизатором?

Итак, отличие между двумя этими устройствами состоит в предназначении:

• сетевой фильтр защищает чувствительное оборудование от высших и низших гармоник, импульсных бросков напряжения;
• стабилизатор: при значительных перепадах напряжения возвращает его в допустимый ГОСТом диапазон — от 198 до 244 В (220 +/- 10%).

Что лучше?

Если к линии подключено мощное строительное оборудование — требуется сетевой фильтр., если «скачет» напряжение — стабилизатор. Но все-таки стабилизатор можно считать более предпочтительным прибором.

Дело в том, что многие модели оснащены и сетевым фильтром, тогда как в сетевых фильтрах функции стабилизации никогда не бывает.

Следует только быть очень внимательным при выборе, так как многие стабилизаторы осуществляют фильтрацию чисто символически и полноценную защиту от импульсных и высокочастотных помех не обеспечивают.

Видео по теме

О стабилизаторах напряжения, ИБП и сетевых фильтрах в видео:

Оба прибора, и стабилизатор, и сетевой фильтр, призваны повысить качество электроснабжения. Каждый из них предназначен для борьбы с определенным дефектом и потому заменить друг друга они не могут. Если же абоненту электросети докучают все перечисленные в данной статье проблемы, стоит поискать стабилизатор «два в одном», то есть оснащенный хорошим сетевым фильтром.
