Стеновой клапан ДомВент

За покупку вам будет начислено

Бонусными баллами можно оплатить часть будущих заказов, 1 балл = 1 рубль.

При оформлении следующего заказа Вы найдете окошко, где можно указать сколько бонусных баллов вы хотите потратить!

ВНИМАНИЕ! Для того что бы получить или потратить баллы необходимо выполнить вход в личный кабинет в момент оформления заказа.

Тип ПК – Естественная вентиляция
Диаметр – 40мм
Длина – max 650мм
Производительность – 13 м3/ч
Особенности – Стандарт
Производитель – Домвент
Страна производства – Россия

Тип ПК – Естественная вентиляция
Диаметр – 40мм
Длина – max 650мм
Производительность – 13 м3/ч
Особенности – Стандарт
Производитель – Домвент
Страна производства – Россия

Страна производства: Россия

Производительность: 13 куб. м/час

    Описание Характеристики

Вентиляционный клапан необходимо использовать в зимнее время при исправной системе отопления.
Диаметр – 40 мм
Максимальная длина – 650 мм
Диапазон использования клапана – От – 40 до + 80 С
Производительность – 13 м3/ч (при разнице давления в 10 Па)
Фильтрация – Грубой очистки G3
Регулировка – Ручная
Габариты внешнего блока – 180*85*84 мм
Гарантия – 5 лет

Описание приточного клапана

Стеновой приточный клапан обеспечивает пропуск свежего воздуха с улицы без открывания окон, защищает от уличного шума и пыли, устраняет излишнюю влажность.

Вентиляционный стеновой клапан «Домвент» устанавливается над батареей. Благодаря этому воздух в доме остается свежим и теплым даже в самые сильные морозы, а окна можно все время держать закрытыми. Признанное качество, невысокая цена и отличные технические характеристики стенового клапана выгодно выделяют его среди других приточных клапанов.

Принцип работы устройства

Через наружную решетку уличный воздух по пластиковой трубе попадает в шумопоглотитель стенового приточного клапана. За счет своей лабиринтной формы он производит грубую фильтрацию воздуха и обеспечивает отсутствие шума и пыли в помещении.

Затем, поступая в продольном направлении на радиатор отопления, воздух нагревается до температуры близкой к комнатной. Плавно передвигая заслонку, можно регулировать поток воздуха.

Преимущества:

  • невысокие цены;
  • возможность самостоятельной установки;
  • простота в эксплуатации (с управлением справится даже ребенок);
  • фильтр легко чистить, его замена не требуется;
  • подогрев воздуха (клапан работает даже при – 50°С);
  • защита от сквозняков, шума и пыли;
  • не потребляет электроэнергию.

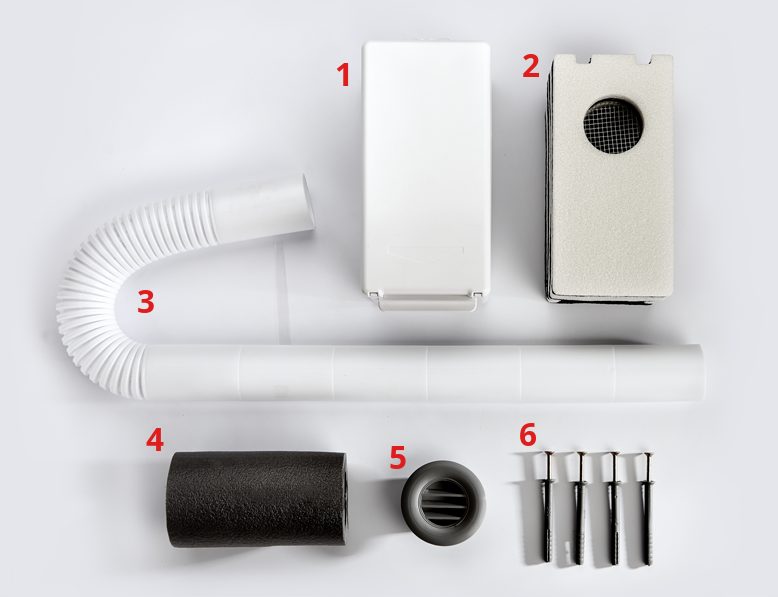

1. Корпус клапана с крышкой – 180х85х84 мм
2. Глушитель с москитной сеткой
3. Трубка – длина 65 см, Ø40 мм
4. Трубный утеплитель
5. Декоративная решетка – Ø60 мм
6. Дюбель-гвозди – 6×60 — 4 шт

Указание к монтажу вентиляционного клапана “ДомВент”

В стене между радиатором отопления и подоконником сверлится отверстие Ø65-68 мм и глубиной 70-100 мм под трубный утеплитель.

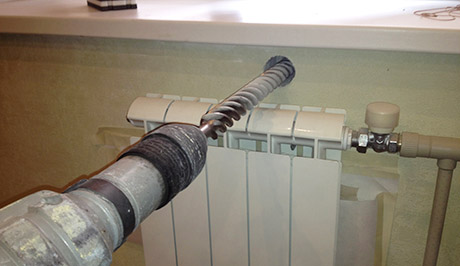

Буром ø40mm в стене делается сквозное отверстие под углом 5 градусов вниз, чтобы случайно попавшая в трубу вода могла стекать наружу.

В отверстие устанавливается пластиковая труба, края которой снаружи должны быть на уровне стены, а изнутри выступать примерно на 6 мм. Со стороны улицы труба закрывается решеткой.

Надевается трубный утеплитель, края которого должны выступать за уровень внутренней поверхности стены на сантиметр. Делается разметка для крепления корпуса так, чтобы труба располагалась по центру отверстия, и подготавливаются крепежные отверстия.

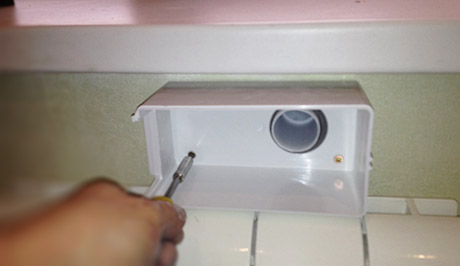

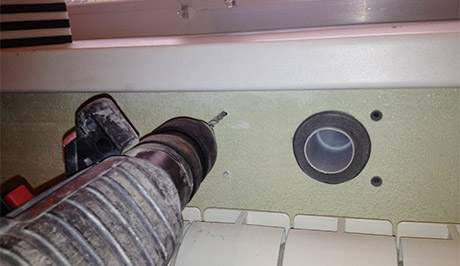

Корпус клапана монтируется вплотную к стене (должен прижимать утеплитель) и закрепляется на саморезы.

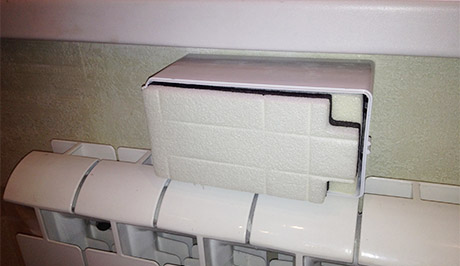

В корпус устанавливается шумопоглотитель и заслонка для регулирования потока воздуха.

Клапан установлен и готов к работе. Весь процесс установки клапана занимает около 60 минут.

Обслуживание клапана

Стеновой приточный клапан не требует смены фильтра. Для того, чтобы его очистить раз в полгода с корпуса снимается крышка, шумопоглотитель вынимается и тщательно вытряхивается, а при сильном загрязнении — промывается под небольшим напором воды и просушивается. После этого фильтр вставляется на место, клапан закрывается крышкой. Приспособление вновь готово к эксплуатации.

Следует отметить, что клапан будет работать на высоком, качественном уровне только в том случае, если в помещении:

  • правильно функционирует естественная или принудительная вытяжная вентиляция;
  • обеспечено свободное движение воздуха между комнатами дома, квартиры или офиса (отсутствуют межкомнатные двери с герметичным притвором). Если это правило нарушено, необходимо установить на дверях вентиляционные решетки либо создать двухсантиметровые щели между дверным полотном и полом.

Стеновой клапан Домвент

  • Обзор
  • Характеристики
  • Отзывы (0)
  • О производителе

Описание приточного клапана Домвент

Вентиляционный клапан Домвент является пассивным устройством и работает за счет исправно работающей естественной или принудительной вытяжки в помещении. Необходимо учесть, что для свободного движения воздуха по помещению, на пути до вытяжки не должно быть герметичных препятствий.

Клапан позволяет подавать до 13 м³ свежего воздуха в час.

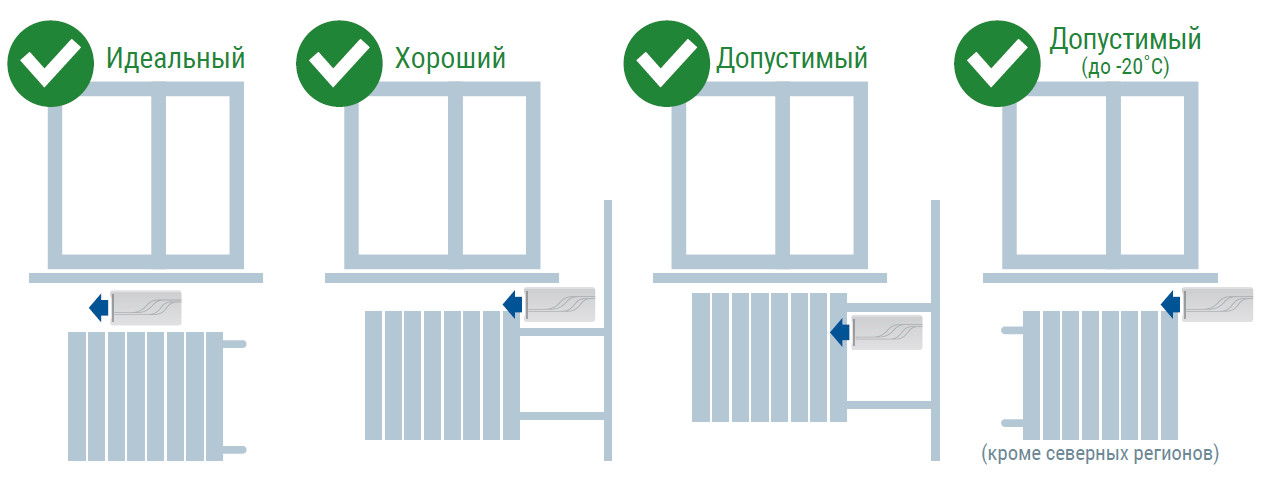

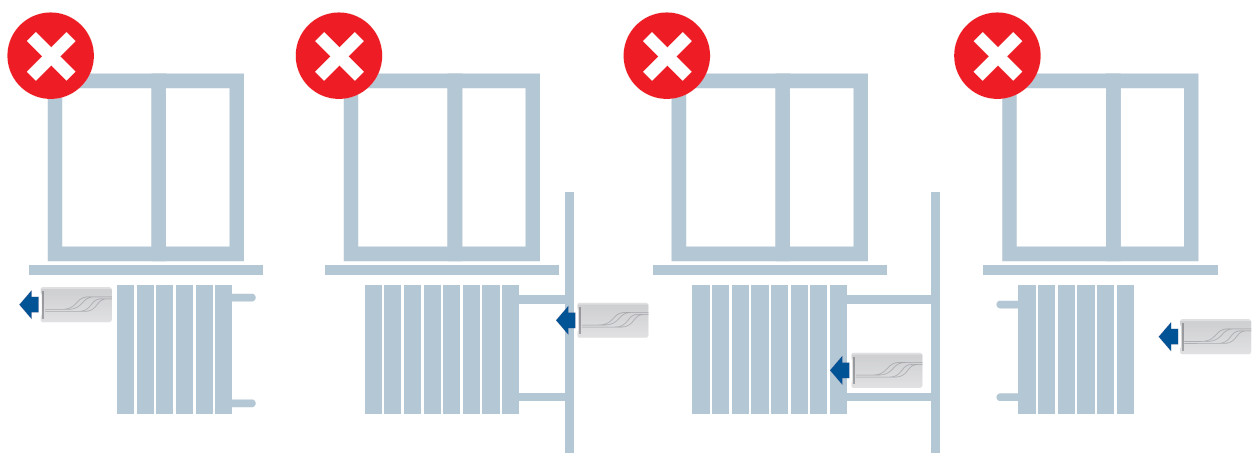

Клапан Домвент устанавливается прямо над батареей отопления как можно ближе к краю – так, чтобы направление приточного воздуха попадало на середину батареи. При этом расстояние от выходного отверстия до края батареи должно быть не менее 15 см. Также возможна установка вплотную к радиатору с направлением потока воздуха на радиатор.

Читайте также:  Течет душевая кабина из под поддона

П ри исправной системе отопления клапан Домвент отлично работает в зимнее время. Диапазон рабочих температур прибора от -40 до +80°С.

Приточный клапан Домвент также защищает от шума и пыли. Для эффективной работы клапана необходима хорошо работающая вытяжка. В случае, если вытяжка слабая, мы рекомендуем установить вытяжной вентилятор.

Устройство и принцип работы

Свежий воздух входит через наружную решетку, проходит по теплоизолированной пластиковой трубе и попадает в помещение. При этом происходит грубая фильтрация поступаемого воздуха, поглощается уличный шум, и благодаря лабиринту, расположенному внутри клапана, понижается скорость воздушного потока. Затем воздух попадает на радиатор отопления, где нагревается до температуры близкой к комнатной.

Технические характеристики

Внутренний блок: длина 180 мм, ширина 85мм, высота 84 мм;

Наружная решетка: высота 3 мм, наружный ø 60 мм;

Соединительная трубка: ø 40 мм, длина равна толщине стены;

Отверстие под трубный утеплитель со стороны помещения: ø 65 мм, длина от 70 – 100 мм до толщины стены.

Расход воздуха в зависимости от перепада давления:

Перепад давления, Па

Скорость воздуха, м/с

Расход воздуха, м 3 /ч

Монтаж

В стене между радиатором отопления и подоконником сверлится отверстие ø 65-68mm и глубиной 70-100mm под трубный утеплитель.

Буром ø40mm в стене делается сквозное отверстие под углом 5 градусов вниз, чтобы случайно попавшая в трубу вода могла стекать наружу.

В отверстие устанавливается пластиковая труба, края которой снаружи должны быть на уровне стены, а изнутри выступать примерно на 6 мм. Со стороны улицы труба закрывается решеткой.

Надевается трубный утеплитель, края которого должны выступать за уровень внутренней поверхности стены на сантиметр. Делается разметка для крепления корпуса так, чтобы труба располагалась по центру отверстия, и подготавливаются крепежные отверстия.

Корпус клапана монтируется вплотную к стене (должен прижимать утеплитель) и закрепляется на саморезы.

В корпус устанавливается шумопоглотитель и заслонка для регулирования потока воздуха.

Клапан установлен и готов к работе. Весь процесс установки клапана занимает около 60 минут.

Обслуживание клапана

Стеновой приточный клапан не требует смены фильтра. Для того, чтобы его очистить раз в полгода с корпуса снимается крышка, шумопоглотитель вынимается и тщательно вытряхивается, а при сильном загрязнении — промывается под небольшим напором воды и просушивается. После этого фильтр вставляется на место, клапан закрывается крышкой. Приспособление вновь готово к эксплуатации.

Следует отметить, что клапан будет работать на высоком, качественном уровне только в том случае, если в помещении:

  • правильно функционирует естественная или принудительная вытяжная вентиляция;
  • обеспечено свободное движение воздуха между комнатами дома, квартиры или офиса (отсутствуют межкомнатные двери с герметичным притвором). Если это правило нарушено, необходимо установить на дверях вентиляционные решетки либо создать двухсантиметровые щели между дверным полотном и полом.

Документация

О производителе

ООО «Домашняя вентиляция» занимается разработкой и производством систем домашней вентиляции для домов и квартир с 2008 года. В мае 2010 года в г. Санкт – Петербурге была зарегистрирована компания ООО «Домашняя вентиляция» (сокращенно ООО «Домвент») для организации массового производства вентклапанов и сопутствующих изделий.

В 2011 году запущены в производство стеновой вентклапан ДОМВЕНТ и дверной вентклапан ДВЕРВЕНТ. Все изделия прошли необходимые испытания и сертификацию. Проектировщики используют клапаны «Домвент» при строительстве как загородных домов, так и целых жилых кварталов.

Стеновой клапан ДомВент

За покупку вам будет начислено

Бонусными баллами можно оплатить часть будущих заказов, 1 балл = 1 рубль.

При оформлении следующего заказа Вы найдете окошко, где можно указать сколько бонусных баллов вы хотите потратить!

ВНИМАНИЕ! Для того что бы получить или потратить баллы необходимо выполнить вход в личный кабинет в момент оформления заказа.

Тип ПК – Естественная вентиляция
Диаметр – 40мм
Длина – max 650мм
Производительность – 13 м3/ч
Особенности – Стандарт
Производитель – Домвент
Страна производства – Россия

Тип ПК – Естественная вентиляция
Диаметр – 40мм
Длина – max 650мм
Производительность – 13 м3/ч
Особенности – Стандарт
Производитель – Домвент
Страна производства – Россия

Страна производства: Россия

Производительность: 13 куб. м/час

    Описание Характеристики

Вентиляционный клапан необходимо использовать в зимнее время при исправной системе отопления.
Диаметр – 40 мм
Максимальная длина – 650 мм
Диапазон использования клапана – От – 40 до + 80 С
Производительность – 13 м3/ч (при разнице давления в 10 Па)
Фильтрация – Грубой очистки G3
Регулировка – Ручная
Габариты внешнего блока – 180*85*84 мм
Гарантия – 5 лет

Описание приточного клапана

Стеновой приточный клапан обеспечивает пропуск свежего воздуха с улицы без открывания окон, защищает от уличного шума и пыли, устраняет излишнюю влажность.

Вентиляционный стеновой клапан «Домвент» устанавливается над батареей. Благодаря этому воздух в доме остается свежим и теплым даже в самые сильные морозы, а окна можно все время держать закрытыми. Признанное качество, невысокая цена и отличные технические характеристики стенового клапана выгодно выделяют его среди других приточных клапанов.

Принцип работы устройства

Через наружную решетку уличный воздух по пластиковой трубе попадает в шумопоглотитель стенового приточного клапана. За счет своей лабиринтной формы он производит грубую фильтрацию воздуха и обеспечивает отсутствие шума и пыли в помещении.

Затем, поступая в продольном направлении на радиатор отопления, воздух нагревается до температуры близкой к комнатной. Плавно передвигая заслонку, можно регулировать поток воздуха.

Преимущества:

  • невысокие цены;
  • возможность самостоятельной установки;
  • простота в эксплуатации (с управлением справится даже ребенок);
  • фильтр легко чистить, его замена не требуется;
  • подогрев воздуха (клапан работает даже при – 50°С);
  • защита от сквозняков, шума и пыли;
  • не потребляет электроэнергию.
Читайте также:  Уход за линолеумом в домашних условиях

1. Корпус клапана с крышкой – 180х85х84 мм
2. Глушитель с москитной сеткой
3. Трубка – длина 65 см, Ø40 мм
4. Трубный утеплитель
5. Декоративная решетка – Ø60 мм
6. Дюбель-гвозди – 6×60 — 4 шт

Указание к монтажу вентиляционного клапана “ДомВент”

В стене между радиатором отопления и подоконником сверлится отверстие Ø65-68 мм и глубиной 70-100 мм под трубный утеплитель.

Буром ø40mm в стене делается сквозное отверстие под углом 5 градусов вниз, чтобы случайно попавшая в трубу вода могла стекать наружу.

В отверстие устанавливается пластиковая труба, края которой снаружи должны быть на уровне стены, а изнутри выступать примерно на 6 мм. Со стороны улицы труба закрывается решеткой.

Надевается трубный утеплитель, края которого должны выступать за уровень внутренней поверхности стены на сантиметр. Делается разметка для крепления корпуса так, чтобы труба располагалась по центру отверстия, и подготавливаются крепежные отверстия.

Корпус клапана монтируется вплотную к стене (должен прижимать утеплитель) и закрепляется на саморезы.

В корпус устанавливается шумопоглотитель и заслонка для регулирования потока воздуха.

Клапан установлен и готов к работе. Весь процесс установки клапана занимает около 60 минут.

Обслуживание клапана

Стеновой приточный клапан не требует смены фильтра. Для того, чтобы его очистить раз в полгода с корпуса снимается крышка, шумопоглотитель вынимается и тщательно вытряхивается, а при сильном загрязнении — промывается под небольшим напором воды и просушивается. После этого фильтр вставляется на место, клапан закрывается крышкой. Приспособление вновь готово к эксплуатации.

Следует отметить, что клапан будет работать на высоком, качественном уровне только в том случае, если в помещении:

  • правильно функционирует естественная или принудительная вытяжная вентиляция;
  • обеспечено свободное движение воздуха между комнатами дома, квартиры или офиса (отсутствуют межкомнатные двери с герметичным притвором). Если это правило нарушено, необходимо установить на дверях вентиляционные решетки либо создать двухсантиметровые щели между дверным полотном и полом.

Системы приточной вентиляции для квартиры домвент

Существует проблема:

Вы установили металлопластиковые окна и квартира стала герметичной. Как результат, исчезла естественная вентиляция дома. Стало душно в комнате, повысилась концентрация углекислого газа и ощущается спертый воздух в квартире, появилась высокая влажность в доме. В холодное время года может появиться грибок в квартире или плесень в ванной.
Можно регулярно открывать окна и проветривать, но в квартире будет сквозняк шум и холод. Разве для этого вы потратили деньги на новые окна?

Мы предлагаем решение:

Устанавливаем стеновой приточный вентиляционный клапан «Домвент»!
Свежий наружный воздух всасывается через клапан «Домвент», нагревается в теплом потоке от батареи, заполняет комнату. Потом выводится через решетки или щель под дверью, и далее в вытяжные каналы на кухне и в ванной, унося с собой лишнюю влагу, запахи и газы.

Вы получаете отличный результат:

Окна закрыты, а в квартире круглосуточно свежий воздух, тихо и тепло! Таким образом возобновляется естественная вентиляция квартиры.

Стеновой приточный вентиляционный клапан «Домвент»

Приточный клапан «Домвент» является приточным вентиляционным устройством и элементом приточной системы вентиляции. Позволяет подавать в помещение необходимое количество свежего воздуха с одновременным подогревом от радиатора отопления для непрерывной вентиляции помещения. Приточный клапан «Домвент» может использоваться в квартирах всех типов домов и коттеджей с обязательным наличием вытяжных каналов (труб, вытяжных вентиляторов)

Принцип работы

Наружный воздух входит через пластиковую наружную решетку, проходит по пластиковой (фото 101) трубе через стену и попадает в шумопоглотитель стенового приточного клапана, в котором происходит поглощение уличного шума, понижение скорости воздушного потока за счет лабиринтной формы и фильтрация от крупных примесей. После этого через регулируемую заслонку воздух попадает на радиатор отопления в продольном направлении, где нагревается до комнатной температуры и поступает в помещение.


Габаритные размеры:

Внутренний блок: длина 170 мм, ширина 85мм, высота 84 мм;

Наружная решетка: высота 3 мм, наружный ø 60 мм;

Соединительная трубка: ø 40 мм, длина равна толщине стены;

Отверстие под трубный утеплитель со стороны помещения: ø65мм, длина от 70 – 100 мм до толщины стены.

Вентиляционный клапан «Домвент» может использоваться при температурах от -40 до + 80 °С.

Табл.1. Расход воздуха в зависимости от перепада давления

Перепад давления, Па

Скорость воздуха,м/с

Расход воздуха, м3/ч

Примечание: чем мощнее тяга (перепад давления) в вентканалах, тем больше объем поступающего воздуха.

Расход воздуха, проходящего через проветриватель стеновой «Домвент» составляет 13 м3/ч при перепаде давления 10 Па. (Протокол испытаний № 15 от 22.11.10).

Указания по эксплуатации

Вентиляционный клапан «Домвент» является пассивным устройством для организации приточной вентиляции в помещениях при условии правильно функционирующей естественной или механической вытяжки и отсутствия герметичной преграды между помещениями для свободного движения воздуха (необходимы вентиляционные решетки в дверях, стенах, или наличие щели под дверью).
Проветриватель стенной является отличным дополнением в теплое время года, как защита от шума и пыли.

Для регулирования потока необходимо передвинуть заслонку (на рисунке)

Для очистки шумопоглотителя необходимо раз в год снять крышку, извлечь шумопоглотитель удалить из него пыль и установить в обратном порядке. В случае сильного загрязнения допускается кратковременная промывка под слабой струей воды. Затем необходимо высушить шумопоглотитель и установить на место в корпус, закрыть крышку. Все действия необходимо производить без лишних усилий для избежания поломок.

1 – пластиковый корпус с крышкой и регулятором подачи воздуха
2 – шумопоглотитель с москитной сеткой
(экологичный материал – полифом, вспененный полиэтилен)
3 – трубный утеплитель
4 – пластиковая трубка
5 – наружная решетка
6 – дюбель гвозди – 4шт
паспорт на клапан

Достоинства. Почему Вам нужно купить приточный клапан Домвент?

  • невысокая стоимость;
  • не потребляет электричества;
  • защищает от уличного шума;
  • простота установки и обслуживания;
  • подогрев поступающего воздуха зимой;
  • регулировка объема поступающего воздуха;
  • экологичность и безопасность;
  • при желании легко красится в любой цвет обычным аэрозолем;
  • фильтр не нужно менять – приобретя продукцию один раз, вы фактически приобретаете «вечный воздух»;
  • не промерзает зимой, так как «Домвент» был разработан специально для нашего климата;
  • не нарушает конструкцию окна;
  • нет сквозняков;
  • возможность самостоятельной установки при наличии бытового инструмента;
  • грубая фильтрация воздуха;
  • зимой не мерзнут цветы от открытых окон;
  • не скапливается пыль на подоконниках, на оконной фурнитуре и оконных пазах;
  • пропадает ощущение «тяжелой головы» по утрам, так как ночью вы дышите кислородом;
Читайте также:  Установка скрытой камеры в квартире своими руками

Гарантия

Гарантия на данное изделие при условии правильной установки и эксплуатации 5 лет.

Розничная цена в Крыму

1600 руб/комплект

есть в наличии

Чтобы заказать и купить приточный вентиляционный клапан “Домвент” свяжитесь с нами удобным для Вас способом!

Монтаж клапана Домвент (видео): >>сюда

На главную: >>сюда

Приглашаем к сотрудничеству специализированные строительные компании, профильные интернет магазины, специалистов следующих направлений: строительство, ремонт и отделка помещений, кондиционирование, отопление,окна и двери, котельное и газовое оборудование, комплексное снабжение строительства и ремонта, профильные мелкие услуги населению, а так же прочие смежные направления

© 2014-2019 Домвент- Крым. Все права защищены.

Приточные вентиляционные клапаны для жилых помещений
Оптовые и розничные продажи. Поиск партнеров в регионе!

Приточный вентиляционный клапан ДомВент

Приточный вентиляционный клапан ДомВент

Материал: Высококачественный пластик

Макс. рабочая температура (°С): 80

Мин. рабочая температура (°С): -40

Габариты (ШхВхГ): 180x84x85

Макс. расход воздуха (м3/ч): 13

Купить в 1 клик

Клапан ДомВент Norvind Optima применяется для обустройства систем вентиляции в жилых и нежилых помещениях. Вентиляционный клапан данного типа является пассивным устройством для организации притока воздуха, при условии правильно функционирующей естественной или механической вытяжки и отсутствия герметичной преграды между помещениями для свободного движения воздуха. Воздух входит через наружную решетку, проходит по пластиковой трубе че рез стену и попадает в шумопоглотитель вентиляционного клапана, который приводит к поглощению уличного шума и понижает скорость воздушного потока за счет лабиринтной формы, затем воздух проходит очистку за счет встроенного фильтра GЗ и после этого через регулируемую заслонку попадает на радиатор отопления в вертикальном направлении, где нагревается и попадает в помещение, имея температуру близкую к комнатной. Клапан устанавливается целиком над батареей отопления или над трубами отопления. ДомВент Norvind Optima рекомендуется устанавливать на наружной стене помещения на высоте 2-2,2м от пола. Для регулирования потока воздуха необходимо плавно передвигать специальную заслонку. Вентиляционные клапаны относятся к изделиям, используемым в сетях кондиционирования, воздушного отопления и вентиляции по СНиП 41-01-2003. Клапан обеспечивает регулирование приточного воздушного потока не менее 13 м3/ч при разнице давления в 10 Па и уменьшает уличный шум не менее чем на 35дБ. Конструктивно вентиляционный клапан имеет стеновое исполнение и относится к классу – П (плотные) по СНиП 41-01-2003. Расчетная пропускная способность клапана (расход приточного воздуха) зависит от перепада давления и определяется в соответствии с таблицей.

Перепад давления, ПаСкорость воздуха, м/сРасход воздуха, м3/ч
505,2021,15
1008,7035,39
1509,2037,43
20010,0040,68
25011,2045,56
30012,2049,63

За базовую принята максимальная скорость потока – 13 м3/ч, при перепаде давления 10 Па и относительной влажности в помещении от 35 % до 70 %.

Процедура покупки товара в нашем Интернет-магазине очень проста и состоит из нескольких шагов.

1. Оформление заказа

  • После выбора товара нажмите кнопку “В корзину” — товар добавится в вашу корзину.
  • Далее, если вы закончили выбирать товар, нажмите кнопку “Ваша корзина”.
  • На странице “Ваша корзина” будут перечислены все выбранные вами товары.
  • В поле “Количество” вы пожете изменить количество товара для покупки.
  • Также можно ввести код скидки в соответствующее поле.

2. Оформление и подтверждение заказа

После ввода необходимой информации о доставке товара (ФИО получателя, адрес доставки, контактные данные, вариант доставки, способ оплаты и т.д) для оформления заказа вам нужно нажать кнопку “Оформить заказ”.

Копия заказа будет выслана на ваш e-mail, указанный при оформлении заказа.

Внимание! Неправильно указанный номер телефона, неточный или неполный адрес могут привести к дополнительной задержке! Пожалуйста, внимательно проверяйте ваши персональные данные при регистрации и оформлении заказа.

Через некоторое время (обычно в течение часа) после оформления покупки, с вами свяжется наш менеджер по контактным данным, указанным при оформлении заказа. С менеджером можно будет согласовать точное время и сроки доставки, а также уточнить детали.

Осуществляем доставку по Москве и России!

Вы можете получить Ваш товар уже завтра!
После оформления заказа с Вами свяжется менеджер для согласования условий доставки.

Время и сроки доставки:

  • Заказы, оформленные до 17:00 – на следующий рабочий день (при некоторых товарах через один рабочий день)
  • Заказы, оформленные в нерабочее время после 18:00 или на выходных – через один рабочий день (в некоторых случаях через два)
  • Возможность доставки заказа день в день (согласовывается с оператором)

Низкая стоимость доставки!

  • Доставка 400р. на заказы от 1800р. (Москва + 5км. от МКАД)
  • Доставка 800р. на заказы до 1800р. (Москва + 5км. от МКАД)
  • Бесплатная доставка от 10000р. (кроме товаров категории “Сантехника”)

Доставка по МО (от 10км. от МКАД)

Доставка по всей России

Отправка через транспортные компании в любой город России и стран СНГ. Получение товара в Вашем городе в течение нескольких дней в зависимости от выбранной транспортной компании и дальности региона доставки.
Стоимость доставки до транспортной компании рассчитывается как стоимость доставки по Москве (см. выше)

Самовывоз (от 1800р.):

Согласование и оплата

После оформления заказа в течение 1 часа с Вами свяжется наш менеджер для согласования деталей и подтверждения заказа.

Рейтинг
( Пока оценок нет )
Загрузка ...
Adblock
detector
